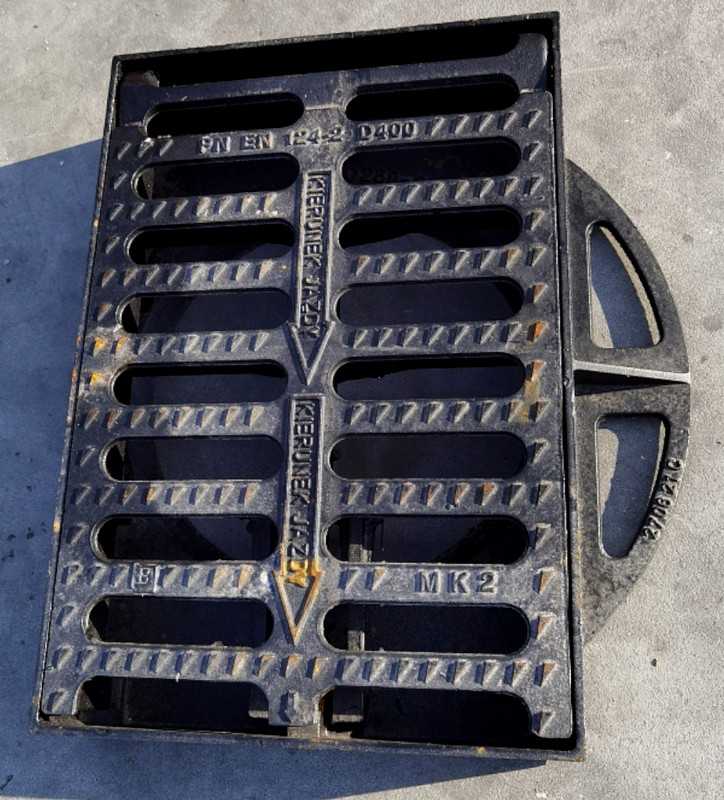

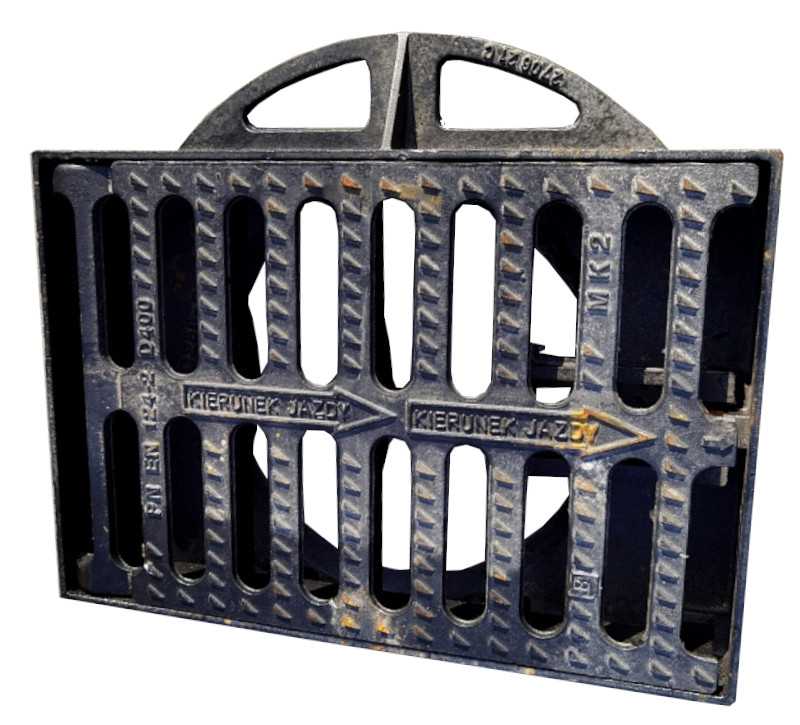

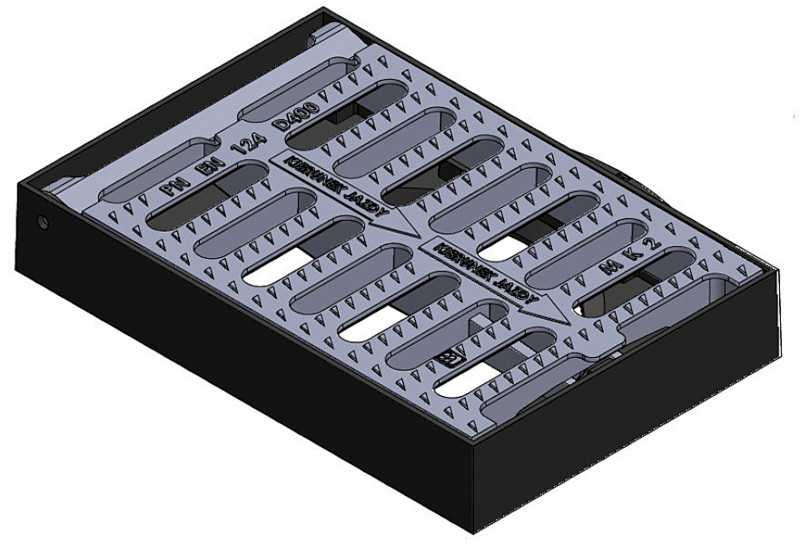

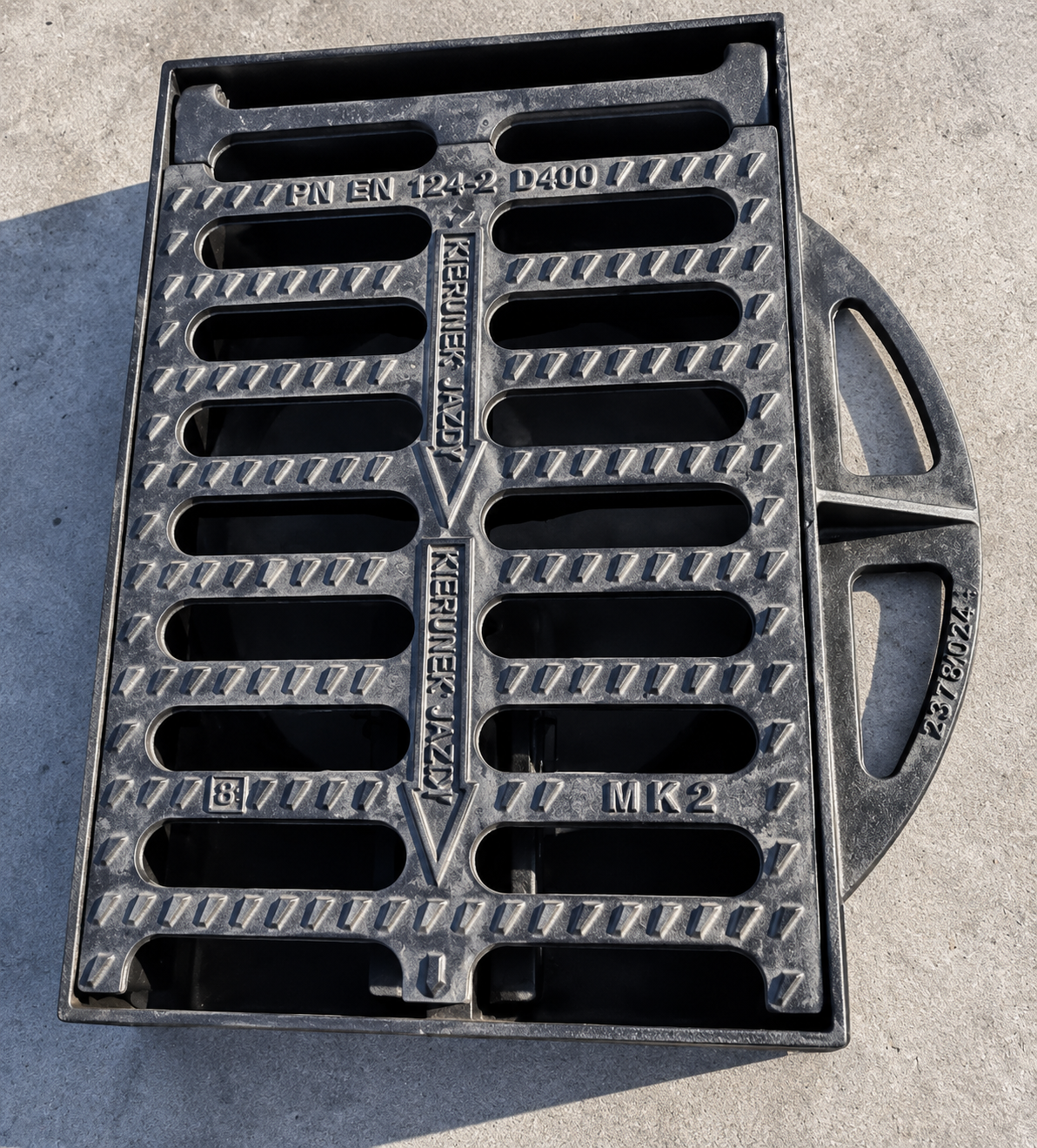

Wpust ściekowy żeliwny VODALAND BK67 600×400 H100 z kołnierzem 3/4, kl. D400
Wpust ściekowy VODALAND BK67 z kołnierzem 3/4 klasy D400 został zaprojektowany do punktowego odbioru wody opadowej bezpośrednio przy krawędzi jezdni. Otwarta strona ramy umożliwia montaż przy krawężniku, natomiast żeliwna krata o powierzchni odpływu 1010 cm² skutecznie przejmuje wodę spływającą z nawierzchni. Konstrukcja z żeliwa sferoidalnego, wysokość H100 oraz zabezpieczenie kraty za pomocą zawiasu i zatrzasku przygotowują wpust do wymagających zastosowań drogowych.
Cechy
- konstrukcja BK67 z kołnierzem 3/4 przeznaczona do zabudowy przy krawężniku,
- klasa obciążenia D400 – do 40 ton,
- korpus i krata wykonane z żeliwa sferoidalnego,
- wymiary zewnętrzne wpustu 608 × 408 mm,
- wysokość konstrukcji H100 mm,
- powierzchnia odpływu wody 1010 cm²,
- głębokość osadzenia kraty 70 mm,
-
zawias łączący kratę z korpusem,
-
zatrzask zabezpieczający kratę przed przypadkowym otwarciem,
- masa kompletnego wpustu 50 kg,
- przystosowany do montażu jako zwieńczenie betonowych studzienek ściekowych,
- spełnia wymagania normy EN 124-2:2015.
Rozszerzony opis
Żeliwny wpust uliczny BK67 D400 z kołnierzem 3/4 jest przeznaczony przede wszystkim do odbioru wody deszczowej gromadzącej się wzdłuż krawędzi jezdni. Konstrukcja ramy została dostosowana do montażu bezpośrednio przy krawężniku, dzięki czemu wpust może stanowić końcowy punkt spływu powierzchniowego i kierować zebraną wodę do studzienki ściekowej oraz kanalizacji deszczowej.
Powierzchnia czynna kraty wynosi 1010 cm², co zapewnia dużą przestrzeń do przejmowania wody z nawierzchni. Korpus ma wymiary zewnętrzne 608 × 408 mm, a całkowita wysokość wpustu wynosi 100 mm. Krata osadzona jest na głębokości 70 mm. Zarówno korpus, jak i element zamykający wykonano z wytrzymałego żeliwa sferoidalnego.
Charakterystyczną cechą tej wersji BK67 jest kołnierz 3/4. W przeciwieństwie do wariantu z pełnym kołnierzem 4/4 konstrukcja pozostawia stronę przeznaczoną do ustawienia przy krawężniku bez wystającego kołnierza. Ułatwia to prawidłowe usytuowanie wpustu w strefie przykrawężnikowej, czyli miejscu, w którym naturalnie koncentruje się spływ wody z jezdni.
Krata jest połączona z korpusem za pomocą zawiasu, co ułatwia jej podnoszenie podczas czyszczenia studzienki i prowadzenia prac konserwacyjnych. Zatrzask stanowi dodatkowe zabezpieczenie przed niekontrolowanym otwarciem kraty w trakcie eksploatacji. Klasa D400 umożliwia wykorzystanie wpustu w odpowiednio zaprojektowanych nawierzchniach komunikacyjnych narażonych na obciążenia pochodzące od pojazdów.
Zastosowanie
- odwodnienie przykrawężnikowe jezdni,
- kanalizacja deszczowa i burzowa,
- betonowe studzienki ściekowe,
- drogi i ulice,
- pobocza dróg,
- parkingi,
- place manewrowe,
- stacje paliw,
- obiekty infrastruktury transportowej,
- tereny miejskie i przemysłowe,
- powierzchnie wymagające punktowego odbioru wody opadowej.
Specyfikacja techniczna
- Marka: VODALAND
- Typ: wpust ściekowy / uliczny BK67
- Materiał korpusu: żeliwo sferoidalne
- Materiał kraty: żeliwo sferoidalne
- Klasa obciążenia: D400 – do 40 ton
- Rodzaj kołnierza: 3/4

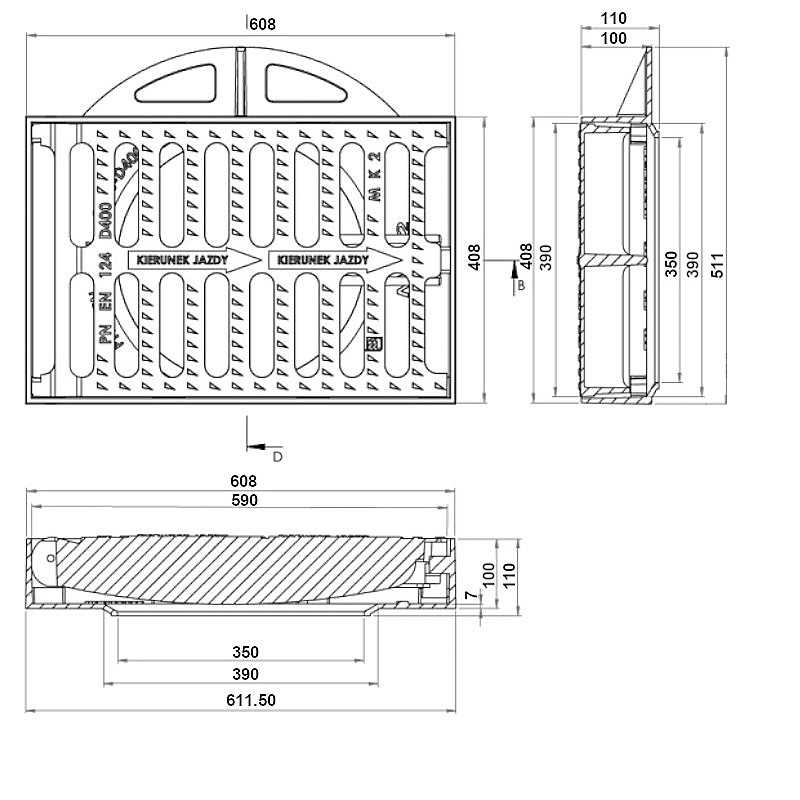

- Wymiary zewnętrzne: 608 × 408 mm
- Długość / średnica zewnętrzna korpusu: 608 / Ø610 mm
- Wysokość: H100 mm
- Głębokość osadzenia: 70 mm
- Powierzchnia odpływu wody: 1010 cm²
- Masa: 50 kg
- Zabezpieczenie kraty: zawias + zatrzask
- Norma: EN 124-2:2015
- Sposób montażu: przy krawężniku jezdni, jako zwieńczenie studzienki ściekowej
- Przeznaczenie: odbiór i odprowadzanie wody opadowej do kanalizacji deszczowej.
Dlaczego warto wybrać VODALAND?
Wpust ściekowy BK67 z kołnierzem 3/4 jest rozwiązaniem ukierunkowanym na odwodnienie stref przykrawężnikowych. Konstrukcja ramy pozwala ustawić wpust bezpośrednio przy krawężniku, a 1010 cm² powierzchni odpływu umożliwia skuteczne przejmowanie wody spływającej z nawierzchni. Klasa D400, żeliwo sferoidalne oraz zabezpieczenie kraty za pomocą zawiasu i zatrzasku sprawiają, że produkt jest przygotowany do pracy w wymagającej infrastrukturze drogowej.
