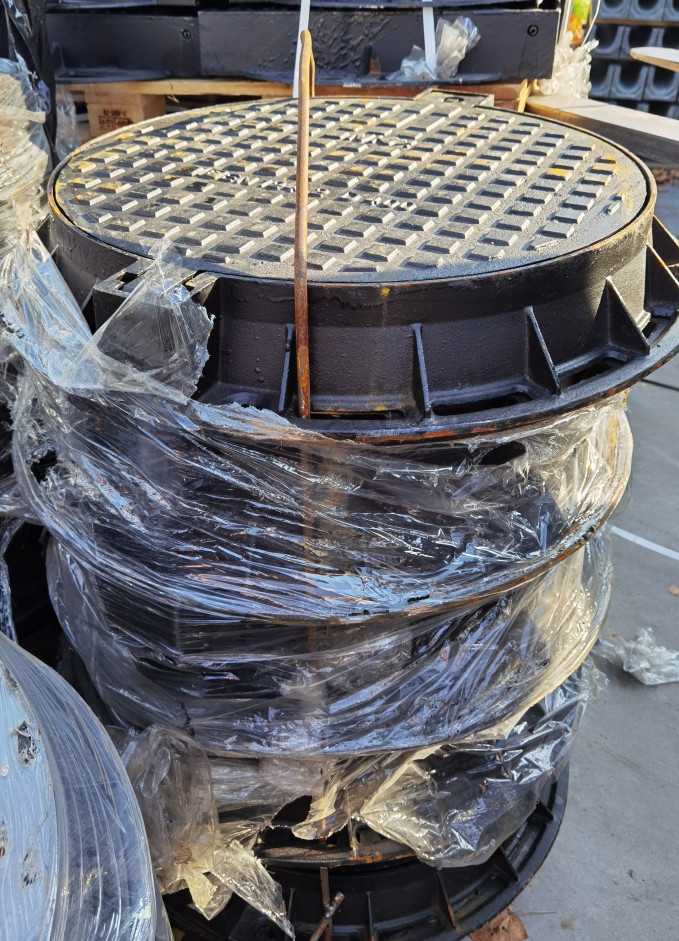

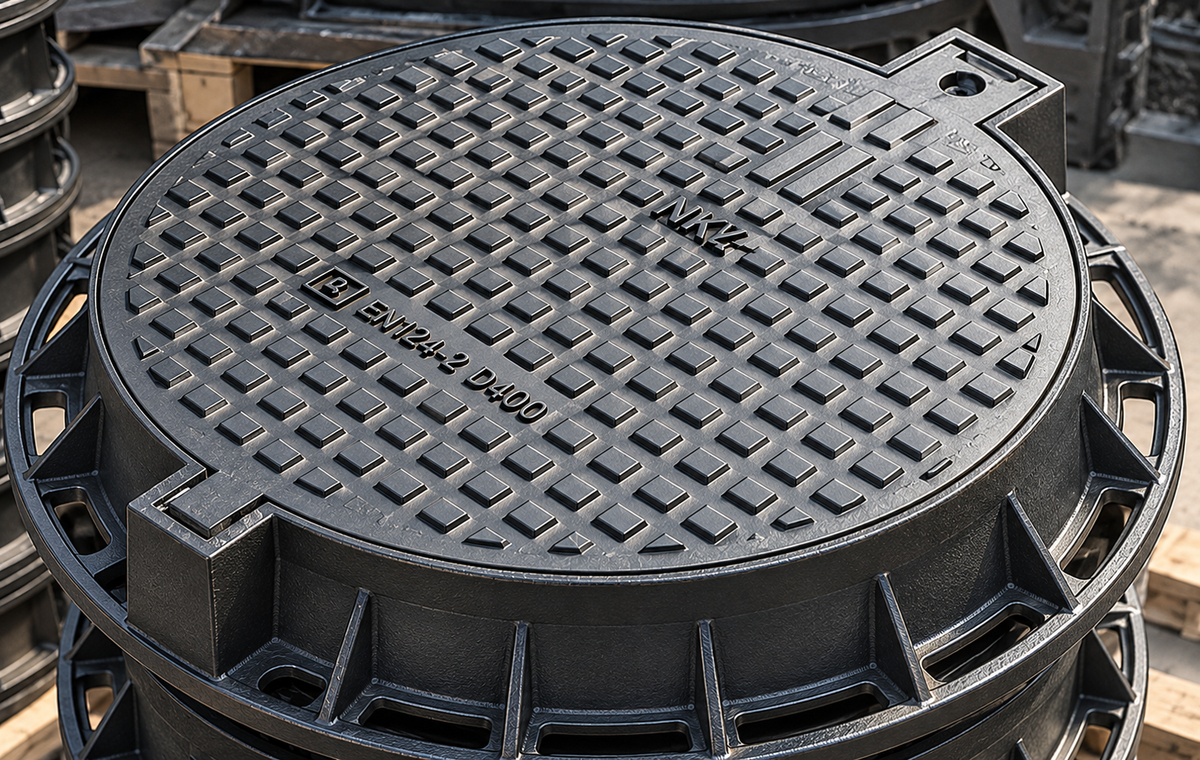

Właz żeliwny VODALAND DN600 H100 z zawiasem i ryglem, kl. D400
Właz żeliwny VODALAND DN600 H100 klasy D400 to wytrzymałe zwieńczenie studzienek przeznaczone do montażu w nawierzchniach obciążonych ruchem pojazdów. Korpus i pokrywa wykonane są z żeliwa sferoidalnego, a zastosowany zawias i rygiel zabezpieczają pokrywę przed niekontrolowanym otwarciem. Wkładka amortyzacyjna w korpusie poprawia stabilność pokrywy i ogranicza uderzenia podczas przejazdu pojazdów.
Cechy
- Korpus i pokrywa wykonane z żeliwa sferoidalnego
- Klasa obciążenia D400 – do 40 ton
- Wolny prześwit Ø600 mm
- Wysokość całkowita 100 mm
-
Zawias i rygiel zabezpieczające pokrywę przed otwarciem
- Wkładka amortyzacyjna umieszczona w korpusie
- Średnica zewnętrzna korpusu 785 mm
- Średnica zewnętrzna pokrywy 645 mm
- Głębokość osadzenia 25 mm
- Masa kompletnego włazu 50 kg
- Konstrukcja przystosowana do intensywnego użytkowania w nawierzchniach drogowych
- Przeznaczony do ruchu wszystkich rodzajów pojazdów drogowych
Rozszerzony opis
Właz VODALAND DN600 H100 został zaprojektowany do zwieńczania studzienek kanalizacyjnych zlokalizowanych w miejscach wymagających wysokiej odporności na obciążenia komunikacyjne. Klasa D400 pozwala na jego zastosowanie między innymi na jezdniach, ciągach pieszo-jezdnych, utwardzonych poboczach oraz parkingach użytkowanych przez różne rodzaje pojazdów.
Zarówno korpus, jak i pokrywa wykonane są z żeliwa sferoidalnego. Właz zapewnia wolny prześwit Ø600 mm, natomiast jego korpus ma średnicę zewnętrzną 785 mm. Średnica zewnętrzna pokrywy wynosi 645 mm, wysokość konstrukcji 100 mm, a głębokość osadzenia pokrywy 25 mm. Masa kompletnego włazu wynosi około 50 kg.
Charakterystycznym elementem tego modelu jest system zabezpieczający pokrywę wykorzystujący zawias i rygiel. Zawias utrzymuje pokrywę połączoną z korpusem i ułatwia dostęp do studzienki podczas prac kontrolnych i serwisowych, natomiast rygiel zabezpiecza ją przed przypadkowym otwarciem.
W korpusie znajduje się również wkładka amortyzacyjna, która ogranicza bezpośrednie uderzenia pokrywy o powierzchnię osadzenia. Jest to szczególnie istotne w przypadku włazów montowanych w nawierzchniach drogowych, gdzie zwieńczenie jest regularnie poddawane dynamicznym obciążeniom wywoływanym przez przejeżdżające pojazdy.
Zastosowanie
- studnie i studzienki kanalizacyjne,
- kanalizacja sanitarna,
- kanalizacja deszczowa,
- jezdnie dróg,
- ciągi pieszo-jezdne,
- utwardzone pobocza,
- parkingi,
- place manewrowe,
- tereny przemysłowe i logistyczne,
- nawierzchnie użytkowane przez pojazdy drogowe.

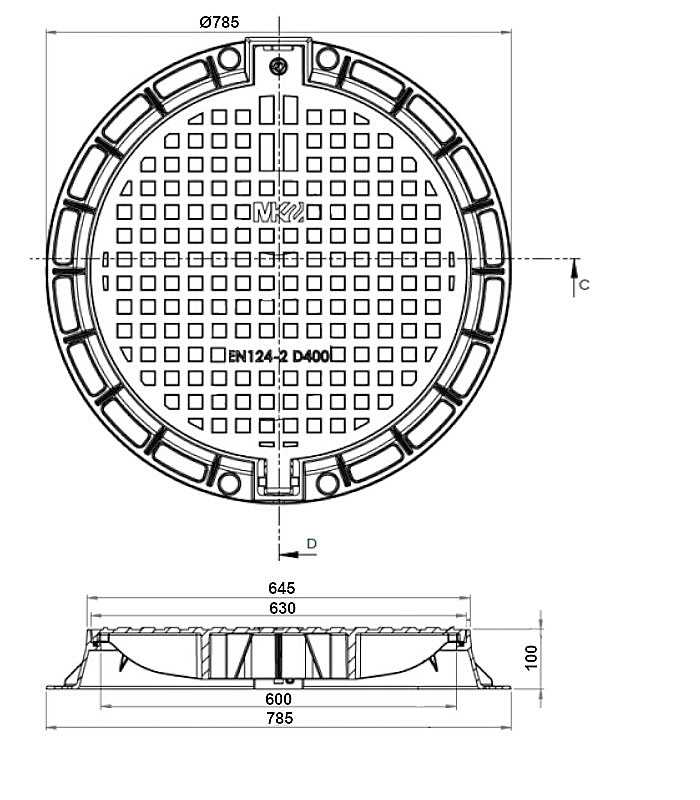

Specyfikacja techniczna
- Typ: właz żeliwny okrągły
- Materiał korpusu: żeliwo sferoidalne
- Materiał pokrywy: żeliwo sferoidalne
- Wolny prześwit: Ø600 mm
- Średnica zewnętrzna korpusu: 785 mm
- Średnica zewnętrzna pokrywy: 645 mm
- Wysokość: 100 mm
- Głębokość osadzenia: 25 mm
- Masa: 50 kg
- Klasa obciążenia: D400 – do 40 ton
- Zabezpieczenie pokrywy: zawias + rygiel
- Amortyzacja: wkładka amortyzacyjna w korpusie
-
Przeznaczenie: jezdnie dróg, ciągi pieszo-jezdne, utwardzone pobocza i parkingi przeznaczone dla wszystkich rodzajów pojazdów drogowych
- Zawartość: 1 × kompletny właz – korpus z pokrywą
Dlaczego warto wybrać VODALAND?
Właz VODALAND DN600 H100 został przygotowany z myślą o nawierzchniach poddawanych regularnym obciążeniom komunikacyjnym. Klasa D400 zapewnia odpowiednią nośność w zastosowaniach drogowych, natomiast połączenie zawiasu, rygla i wkładki amortyzacyjnej zwiększa stabilność pokrywy oraz bezpieczeństwo jej użytkowania. Konstrukcja z żeliwa sferoidalnego zapewnia trwałość potrzebną przy długotrwałej eksploatacji infrastruktury kanalizacyjnej.
