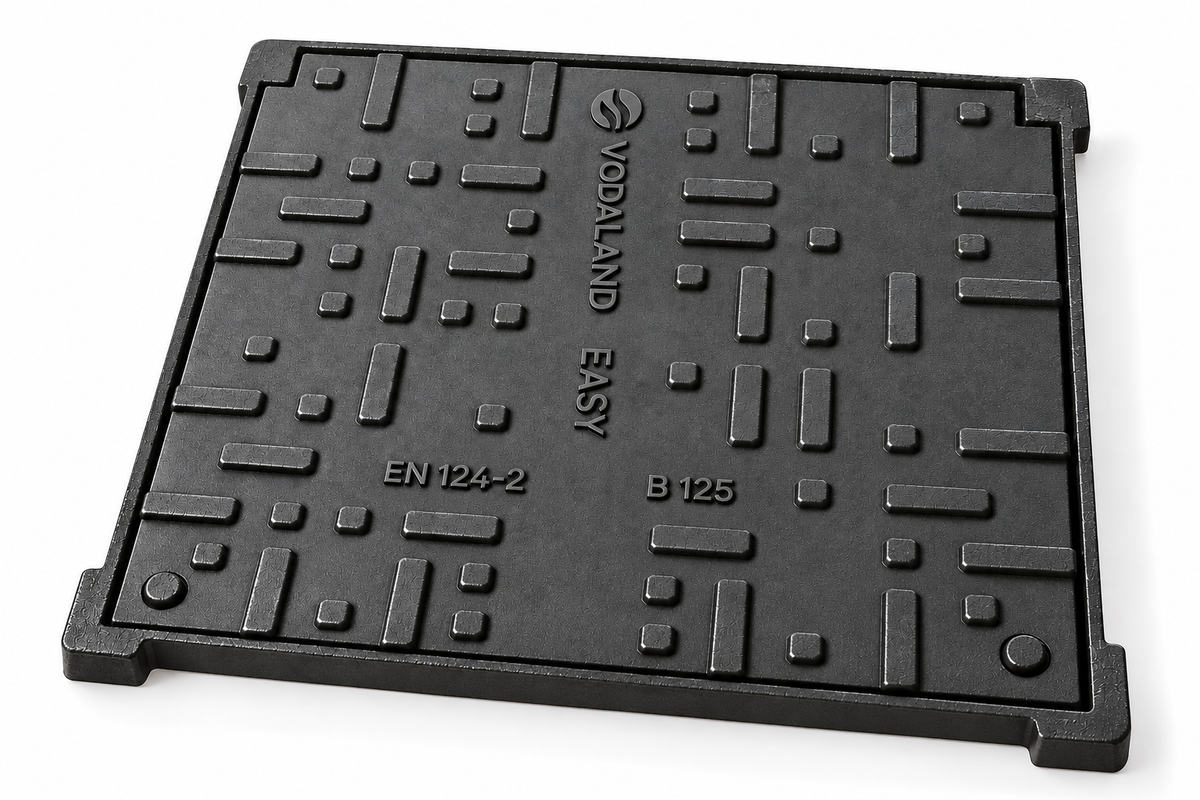

Właz żeliwny kwadratowy VODALAND 520×520 mm H43, kl. B125
Kwadratowy właz żeliwny VODALAND 520×520 mm klasy B125 został zaprojektowany do zamykania i zabezpieczania studzienek kanalizacyjnych oraz rewizyjnych. Niska konstrukcja H43 mm, rama z żeliwa sferoidalnego oraz prześwit 450×450 mm tworzą praktyczne rozwiązanie do stref pieszych, parkingów i innych powierzchni odpowiadających klasie B125. Produkt wytrzymuje obciążenie do 125 kN (12,5 tony).
Cechy
- kwadratowa konstrukcja dostosowana do studzienek i otworów rewizyjnych,
-
żeliwo sferoidalne zapewniające wysoką wytrzymałość mechaniczną,
- klasa obciążenia B125 – 125 kN / do 12,5 tony,
- wymiary nominalne 520×520 mm,
- wolny prześwit 450×450 mm,
- niewielka wysokość konstrukcji – H43 mm,
- urządzenie blokujące zabezpieczające pokrywę,
- możliwość całkowitego zdjęcia pokrywy na czas prac serwisowych,
- możliwość pozostawienia pokrywy w pozycji otwartej pod kątem około 112°,
- konstrukcja ułatwiająca dostęp do sieci w celu kontroli, czyszczenia i konserwacji,
- rozwiązanie odpowiednie do stref pieszych, parkingów i przestrzeni o umiarkowanym obciążeniu.
Rozszerzony opis
Właz żeliwny 520×520 B125 jest rozwiązaniem przeznaczonym przede wszystkim do miejsc, w których potrzebny jest regularny dostęp do znajdującej się pod nawierzchnią infrastruktury. Prześwit 450×450 mm zapewnia przestrzeń do wykonywania podstawowych czynności kontrolnych i serwisowych, a kwadratowa rama ułatwia wkomponowanie zwieńczenia w nawierzchnie wykonane z kostki brukowej, płyt lub innych elementów o regularnym układzie.
Konstrukcja wykonana z żeliwa sferoidalnego została przystosowana do obciążenia 125 kN, odpowiadającego klasie B125. Produkt jest przeznaczony m.in. do chodników, stref pieszych oraz parkingów dla samochodów osobowych. Dokumentacja produktu odnosi jego właściwości użytkowe do wymagań EN 124-2, a badania obejmowały m.in. odporność na obciążenie, odkształcenie trwałe, wymagania konstrukcyjne i trwałość.
Praktyczną cechą tego modelu jest sposób obsługi pokrywy. Podczas kontroli lub naprawy można ją całkowicie wyjąć albo pozostawić w pozycji otwartej pod kątem około 112°. Właz wyposażony jest również w urządzenie blokujące, które zabezpiecza zamknięcie podczas normalnego użytkowania.
Wysokość konstrukcji wynosi 43 mm, dzięki czemu właz zachowuje stosunkowo niski profil zabudowy. Połączenie klasy B125, prześwitu 450×450 mm oraz kwadratowej formy sprawia, że model dobrze odpowiada potrzebom infrastruktury przy budynkach mieszkalnych, na terenach osiedlowych i w przestrzeniach użytkowanych przez pieszych oraz samochody osobowe.
Zastosowanie
- studzienki kanalizacyjne i rewizyjne,
- kanalizacja sanitarna i deszczowa,
- punkty dostępu do instalacji podziemnych,
- chodniki i ciągi piesze,
- tereny przy budynkach mieszkalnych,
- strefy osiedlowe,
- parkingi dla samochodów osobowych,
- parkingi wielopoziomowe,
- place i nawierzchnie odpowiadające klasie B125.
Specyfikacja techniczna
- Marka: VODALAND
- Typ: właz żeliwny kwadratowy
- Materiał: żeliwo sferoidalne
- Kształt: kwadratowy
- Wymiary nominalne: 520 × 520 mm
- Wolny prześwit: 450 × 450 mm
- Wysokość: 43 mm
- Klasa obciążenia: B125
- Obciążenie badawcze: 125 kN / do 12,5 tony
- Zabezpieczenie pokrywy: urządzenie blokujące
- Pokrywa: możliwość otwarcia lub całkowitego zdjęcia
- Kąt otwarcia: około 112°
- Materiał ramy i pokrywy: żeliwo sferoidalne
- Odniesienie normatywne: EN 124-2
- Zawartość: 1 × rama + 1 × pokrywa
Dlaczego warto wybrać VODALAND?
Ten model jest przeznaczony tam, gdzie liczy się łatwy dostęp rewizyjny bez konieczności stosowania ciężkiego włazu klasy drogowej D400. Prześwit 450×450 mm zapewnia funkcjonalny dostęp do instalacji, niska rama H43 ułatwia zabudowę, a możliwość otwarcia lub zdjęcia pokrywy usprawnia późniejsze prace konserwacyjne. Klasa B125 pozwala wykorzystać właz zarówno w przestrzeniach pieszych, jak i na odpowiednio zaprojektowanych parkingach dla samochodów osobowych.
