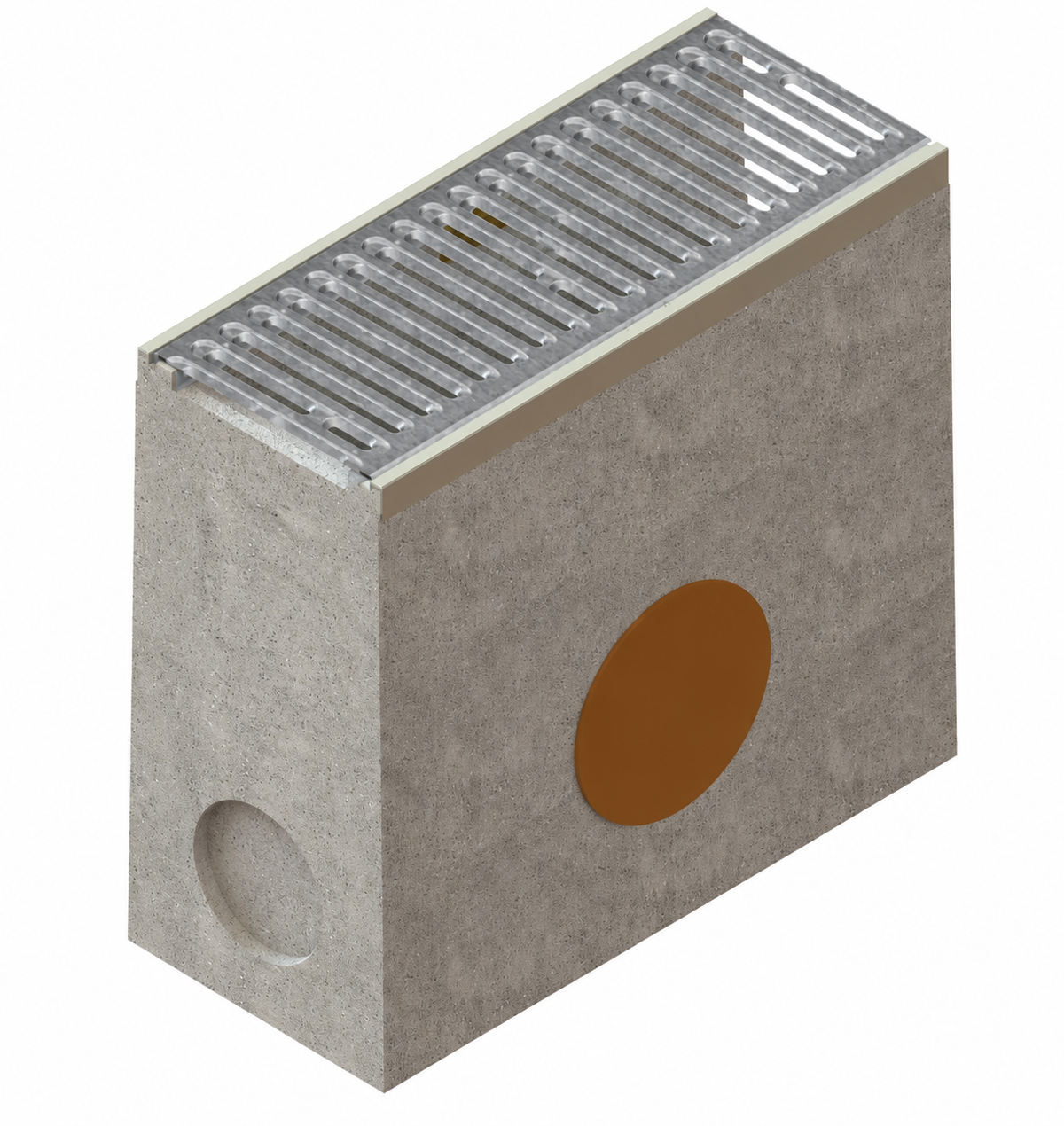

Studzienka systemowa betonowa VODALAND Base DN150 H458 z rusztem stalowym ocynkowanym, kl. A15
Studzienka systemowa przeznaczona do zbierania i odprowadzania wody opadowej w systemach odwodnienia liniowego DN150. Betonowy korpus o wysokości 458 mm wyposażony jest w odpływ Ø160 mm, umożliwiający podłączenie do kanalizacji deszczowej. Wzmocnione krawędzie stanowią element konstrukcji, a ruszt szczelinowy ze stali ocynkowanej w klasie A15 umożliwia przejmowanie wody z nawierzchni przeznaczonych do ruchu pieszego i rowerowego.
Cechy
- Korpus wykonany z betonu.
- Ruszt szczelinowy ze stali ocynkowanej w klasie obciążenia A15.
- Ocynkowana powierzchnia rusztu zwiększająca odporność na korozję.
- Szerokość nominalna systemu DN150.
- Wysokość korpusu 458 mm.
- Długość korpusu 500 mm.
- Wzmocnione krawędzie korpusu.
- Plastikowe wstawki stanowiące element konstrukcji studzienki.
- Odpływ Ø160 mm umożliwiający podłączenie kanalizacji deszczowej.
- Konstrukcja umożliwiająca odbiór wody opadowej z systemu odwodnienia liniowego.
- Betonowy korpus zapewniający stabilność po prawidłowym zabudowaniu.
- Szczelinowa konstrukcja rusztu umożliwiająca przejmowanie wody opadowej.
- Możliwość integracji z odpowiednimi elementami systemu Base DN150.
- Konstrukcja przeznaczona do zabudowy w nawierzchniach utwardzonych.
- Dostęp do wnętrza studzienki po zdjęciu rusztu.
- Przeznaczenie do miejsc odpowiednich dla klasy obciążenia A15.
Rozszerzony opis
Studzienka systemowa VODALAND Base DN150 H458 z rusztem stalowym ocynkowanym klasy A15 przeznaczona jest do zbierania i odprowadzania wody opadowej w instalacjach odwodnienia liniowego. Stanowi element systemu Base DN150, umożliwiający przejmowanie wody z kanałów odwodnieniowych i kierowanie jej do kanalizacji deszczowej. Znajduje zastosowanie na nawierzchniach przeznaczonych do ruchu pieszego i rowerowego, takich jak chodniki, alejki, dziedzińce oraz tereny wokół budynków mieszkalnych i usługowych.
Korpus studzienki wykonany jest z betonu i ma 500 mm długości oraz 458 mm wysokości. Szerokość zewnętrzna wynosi 211 mm w górnej części oraz 230 mm w dolnej części. Konstrukcja obejmuje wzmocnione krawędzie oraz plastikowe wstawki, stanowiące elementy systemu. Betonowy korpus zapewnia stabilność po prawidłowym zamontowaniu i zabudowaniu studzienki w nawierzchni.
Studzienka wyposażona jest w odpływ Ø160 mm, umożliwiający podłączenie do instalacji kanalizacji deszczowej. Rozwiązanie pozwala na odprowadzanie wody zbieranej przez system odwodnienia liniowego DN150. Odpowiednio dobrane połączenie z instalacją kanalizacyjną umożliwia wykorzystanie studzienki jako elementu odprowadzającego wodę z powierzchni utwardzonych.
Zwieńczenie studzienki stanowi ruszt szczelinowy wykonany ze stali ocynkowanej w klasie obciążenia A15. Powłoka cynkowa ogranicza korozję materiału, a konstrukcja szczelinowa umożliwia przejmowanie wody opadowej. Klasa A15 przeznaczona jest do zastosowań obejmujących ruch pieszy i rowerowy, bez obciążeń związanych z ruchem samochodowym.
Studzienka może być stosowana w nowych instalacjach odwodnienia oraz podczas modernizacji istniejących systemów Base DN150. Konstrukcja umożliwia dostęp do wnętrza po zdjęciu rusztu, co ułatwia okresową kontrolę i konserwację instalacji.
Zastosowanie
- Odwodnienie terenów przydomowych.
- Chodniki i ciągi piesze.
- Ścieżki rowerowe.
- Alejki ogrodowe i parkowe.
- Dziedzińce i podwórka przeznaczone do ruchu pieszego.
- Nawierzchnie utwardzone wokół budynków.
- Tereny obiektów mieszkalnych.
- Otoczenie budynków usługowych.
- Place i strefy rekreacyjne bez ruchu samochodowego.
- Instalacje zbierające wodę opadową i roztopową.
Specyfikacja techniczna
-
Marka: VODALAND
-
Seria: Base
-
Typ produktu: betonowa studzienka systemowa z rusztem stalowym ocynkowanym
-
Materiał korpusu: beton
-
Materiał rusztu: stal ocynkowana
-
Klasa obciążenia rusztu: A15 (15 kN)
-
Przekrój nominalny systemu: DN150
-
Wysokość korpusu: 458 mm
-
Długość korpusu: 500 mm
-
Szerokość zewnętrzna korpusu w dolnej części: 230 mm
-
Szerokość nominalna wewnętrzna: 150 mm
-
Średnica odpływu: Ø160 mm
-
Powierzchnia otworów wlotowych rusztu przedstawionego na rysunku: 493,76 cm²
Dlaczego warto wybrać VODALAND?
Studzienka systemowa VODALAND Base DN150 H458 stanowi element systemu odwodnienia liniowego, umożliwiający zbieranie wody opadowej i odprowadzanie jej do kanalizacji deszczowej. Betonowy korpus ze wzmocnionymi krawędziami, odpływ Ø160 mm oraz ruszt ze stali ocynkowanej klasy A15 tworzą rozwiązanie przeznaczone do zastosowania na nawierzchniach użytkowanych przez pieszych i rowerzystów.
