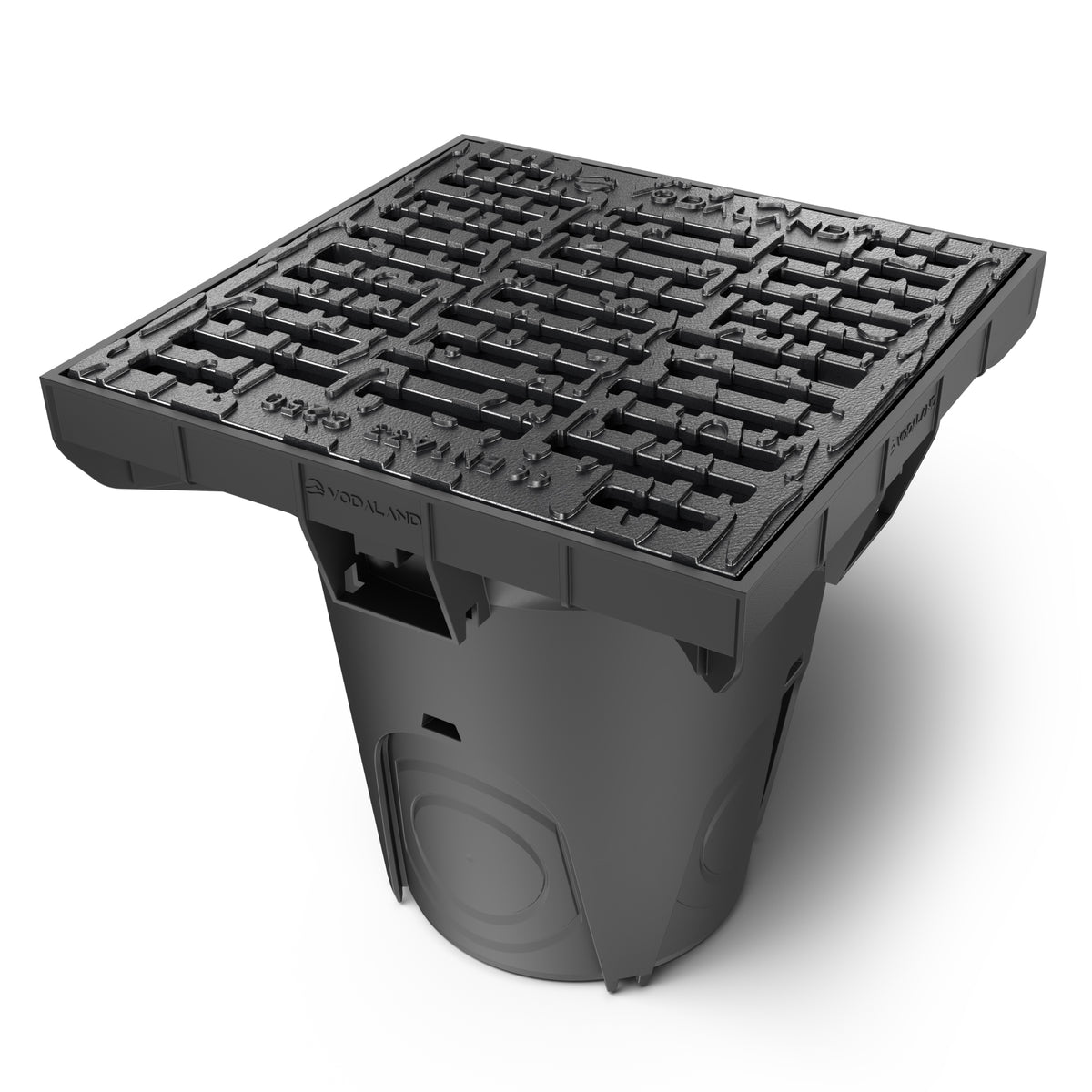

Studzienka odpływowa plastikowa VODALAND NEO 300×300 z rusztem żeliwnym ADA KTL, kl. C250

Studzienka odpływowa plastikowa VODALAND NEO 300×300 z rusztem żeliwnym ADA KTL, kl. C250

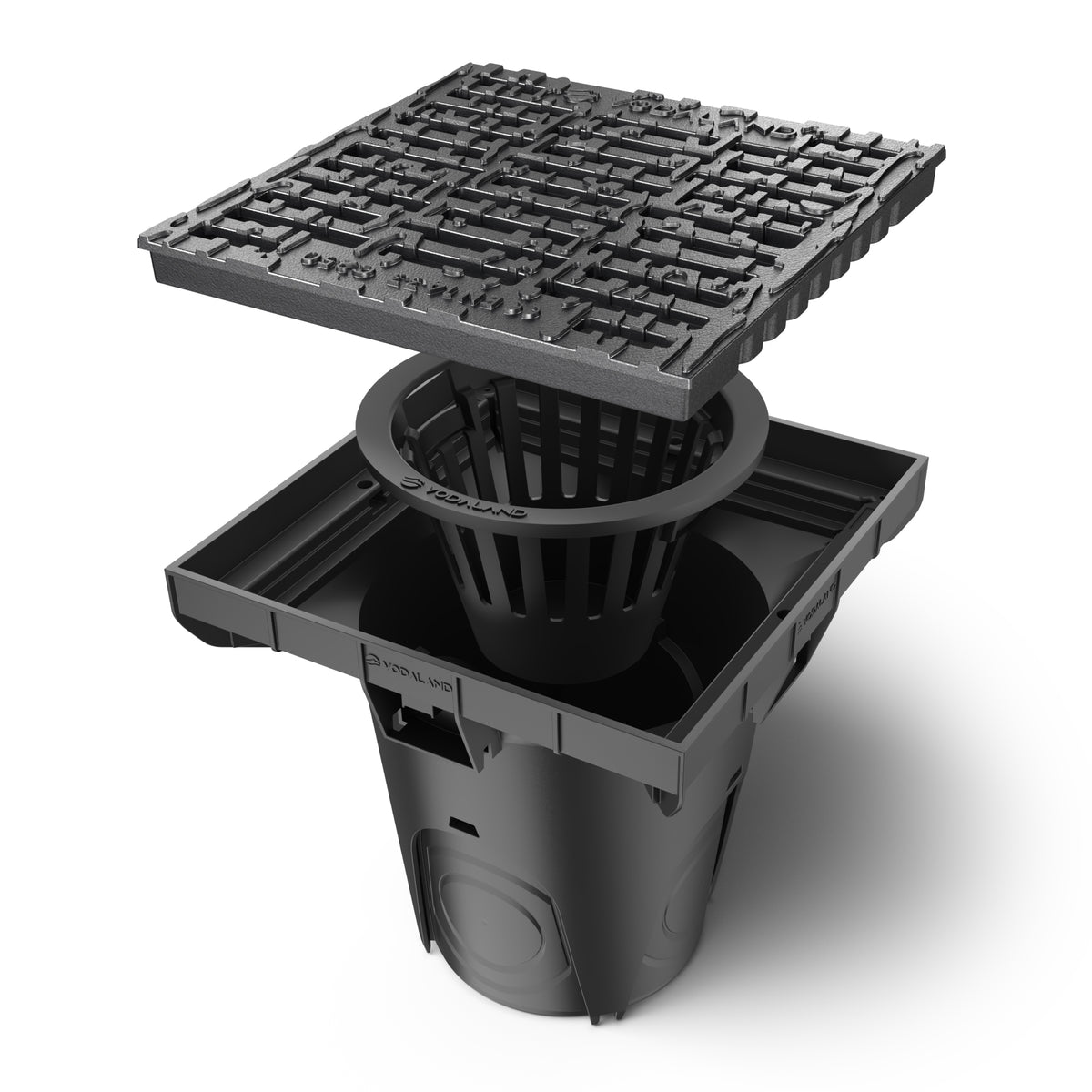

Studzienka odpływowa przeznaczona do punktowego zbierania i odprowadzania wody opadowej z nawierzchni utwardzonych. Korpus z tworzywa sztucznego wyposażony jest w wyjmowany koszyk zatrzymujący zanieczyszczenia oraz przegrodę syfonującą, która umożliwia ograniczenie wydostawania się nieprzyjemnych zapachów z instalacji odpływowej. Ruszt żeliwny o szczelinowej konstrukcji, zabezpieczony powłoką antykorozyjną, umożliwia przejmowanie wody z powierzchni oraz zapewnia dostęp do wnętrza studzienki podczas czyszczenia i konserwacji.

Cechy

• Korpus wykonany z tworzywa sztucznego odpornego na wilgoć i korozję.

• Powłoka antykorozyjna zabezpieczająca powierzchnię rusztu.
• Konstrukcja rusztu uwzględniająca wymagania dostępności ADA.
• Wyjmowany koszyk zatrzymujący liście, piasek i inne zanieczyszczenia.
• Przegroda syfonująca umożliwiająca ograniczenie wydostawania się nieprzyjemnych zapachów.
• Ograniczenie przedostawania się zanieczyszczeń do instalacji odpływowej.
• Możliwość wykonania przyłączy do instalacji odprowadzającej wodę.
• Zdejmowany ruszt zapewniający dostęp do wnętrza studzienki.
• Łatwe opróżnianie i czyszczenie koszyka.
• Możliwość okresowej kontroli i konserwacji wnętrza studzienki.
• Konstrukcja przeznaczona do zabudowy w nawierzchniach utwardzonych.
• Możliwość wykorzystania w nowych i modernizowanych instalacjach odwodnienia punktowego.

Rozszerzony opis

Studzienka odpływowa przeznaczona jest do zbierania wody opadowej i roztopowej z nawierzchni utwardzonych oraz kierowania jej do instalacji odprowadzającej wodę. System VODALAND NEO umożliwia wykonanie odwodnienia punktowego w przestrzeniach przydomowych, mieszkalnych, usługowych oraz komunikacyjnych, w miejscach o obciążeniach odpowiednich dla zastosowanego zestawu.

Korpus studzienki wykonany jest z tworzywa sztucznego odpornego na wilgoć i korozję. Konstrukcja umożliwia wykonanie przyłączy odpływowych, dzięki czemu studzienkę można dostosować do projektowanej instalacji kanalizacji deszczowej. Odpowiednie rozmieszczenie przyłączy pozwala na odprowadzanie wody opadowej z nawierzchni oraz połączenie studzienki z pozostałymi elementami systemu odwodnienia.

Wewnątrz studzienki znajduje się wyjmowany koszyk na zanieczyszczenia, którego zadaniem jest zatrzymywanie liści, piasku oraz innych osadów transportowanych wraz z wodą opadową. Rozwiązanie ogranicza przedostawanie się większych zanieczyszczeń do instalacji odpływowej i ułatwia utrzymanie jej drożności. Koszyk można wyjąć w celu opróżnienia i wyczyszczenia bez konieczności demontażu całej studzienki.

Studzienka wyposażona jest również w przegrodę syfonującą, umożliwiającą uzyskanie funkcji zamknięcia wodnego. Przy prawidłowym montażu i utrzymaniu odpowiedniego poziomu wody przegroda ogranicza wydostawanie się nieprzyjemnych zapachów z instalacji kanalizacyjnej. Element ten zwiększa funkcjonalność studzienki w instalacjach odwodnienia punktowego.

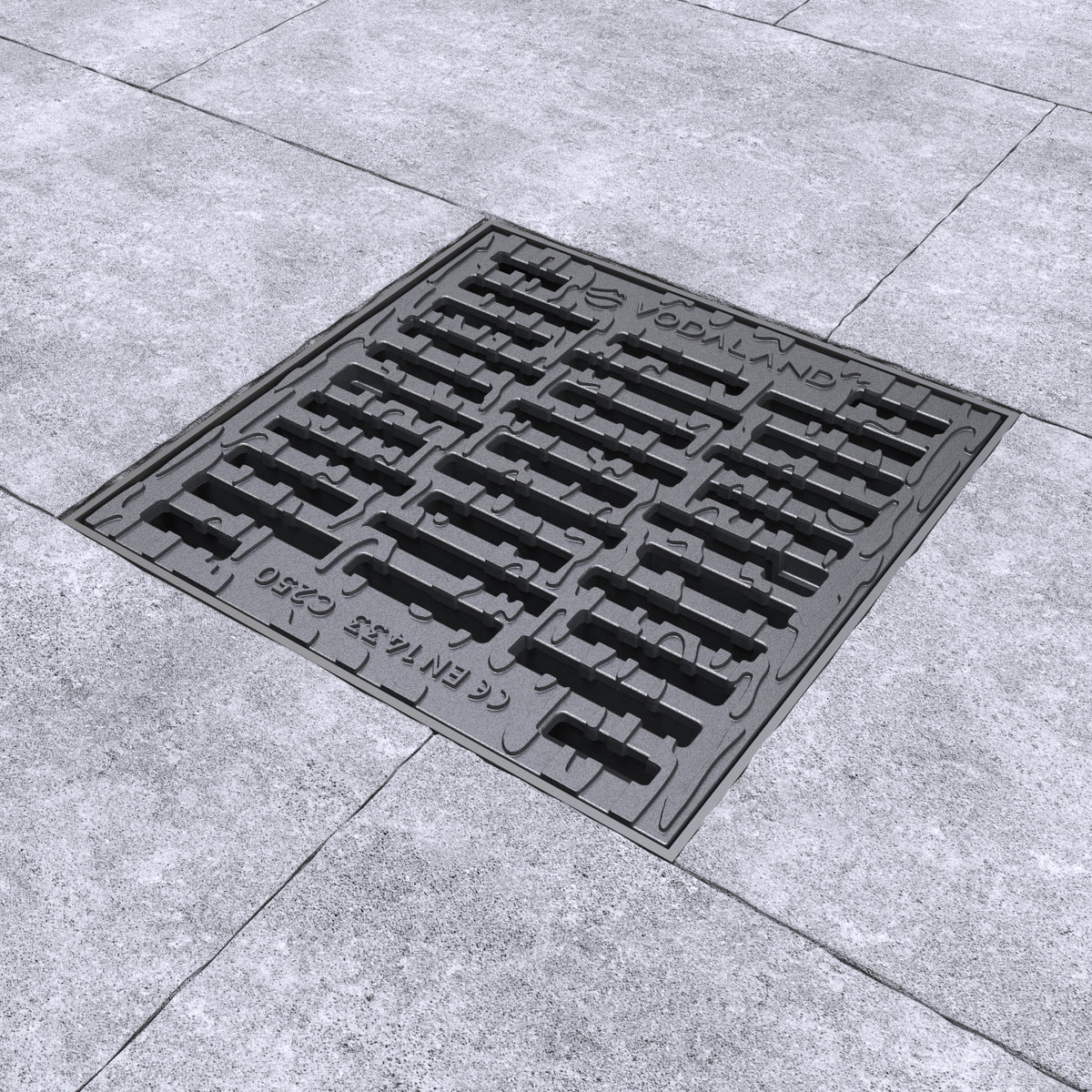

Zwieńczenie studzienki stanowi ruszt żeliwny szczelinowy ADA, zabezpieczony powłoką KTL. Szczelinowy układ otworów umożliwia przejmowanie wody opadowej z nawierzchni, a powłoka antykorozyjna ogranicza oddziaływanie wilgoci na powierzchnię żeliwa. Ruszt posiada klasę obciążenia C250, natomiast dopuszczalne obciążenie kompletnej studzienki zależy również od parametrów korpusu i sposobu zabudowy.

Konstrukcja studzienki zapewnia dostęp do wnętrza po zdjęciu rusztu, co ułatwia okresową kontrolę, opróżnianie koszyka oraz konserwację. Połączenie korpusu z tworzywa sztucznego, koszyka, przegrody syfonującej i rusztu żeliwnego umożliwia wykorzystanie studzienki w nowych instalacjach odwodnienia punktowego oraz podczas modernizacji istniejących systemów.

Zastosowanie

• Strefy przykrawężnikowe dróg i ulic.
• Rynsztoki i odwodnienia wzdłuż krawężników.
• Parkingi dla samochodów osobowych – w strefach o obciążeniach odpowiednich dla klasy C250.
• Place postojowe przy budynkach mieszkalnych i usługowych.
• Drogi wewnętrzne i dojazdowe – w miejscach odpowiadających klasie C250.
• Dziedzińce i place manewrowe dla samochodów osobowych, w strefach o odpowiednich obciążeniach.
• Wjazdy i podjazdy do garaży.
• Tereny przy obiektach handlowych i usługowych.
• Place i ciągi komunikacyjne na terenach osiedli mieszkaniowych.
• Strefy przejściowe pomiędzy jezdnią a chodnikiem.
• Chodniki i ciągi piesze.
• Ścieżki rowerowe.
• Nawierzchnie brukowane i betonowe wokół budynków.

Specyfikacja techniczna

• Marka: VODALAND
• Seria studzienki: NEO
• Typ produktu: studzienka odpływowa z koszykiem, przegrodą syfonującą i rusztem żeliwnym szczelinowym
• Rodzaj odwodnienia: punktowe
• Materiał korpusu: tworzywo sztuczne
• Wymiar nominalny studzienki: 300 × 300 mm
• Średnice oznaczone w miejscach przyłączy: Ø75, Ø110, Ø160 mm
• Koszyk na zanieczyszczenia: tak, wyjmowany
• Materiał koszyka: tworzywo sztuczne
• Średnica zewnętrzna koszyka: 209 mm
• Wysokość koszyka: 135 mm
• Przegroda syfonująca: 1 szt.
• Materiał przegrody: tworzywo sztuczne
• Wymiary przegrody: 120 × 132 × 66 mm
• Materiał rusztu: żeliwo
• Powłoka rusztu: KTL
• Klasa obciążenia rusztu: C250 (250 kN)
• Długość rusztu: 280 mm
• Szerokość rusztu: 280 mm
• Wysokość rusztu: 43 mm
• Powierzchnia otworów wlotowych rusztu: 254,2 cm²

Dlaczego warto wybrać VODALAND?

Studzienka VODALAND NEO umożliwia zbieranie wody opadowej oraz ograniczanie przedostawania się zanieczyszczeń do instalacji odpływowej. Wyjmowany koszyk ułatwia czyszczenie, przegroda syfonująca pozwala na ograniczenie wydostawania się zapachów, a ruszt żeliwny szczelinowy ADA z powłoką KTL zapewnia odbiór wody i zabezpieczenie antykorozyjne powierzchni żeliwa.
