Studzienka odpływowa plastikowa VODALAND 300×300 z rusztem żeliwnym ADA KTL, kl. C250

Studzienka odpływowa plastikowa VODALAND 300×300 z rusztem żeliwnym ADA KTL, kl. C250

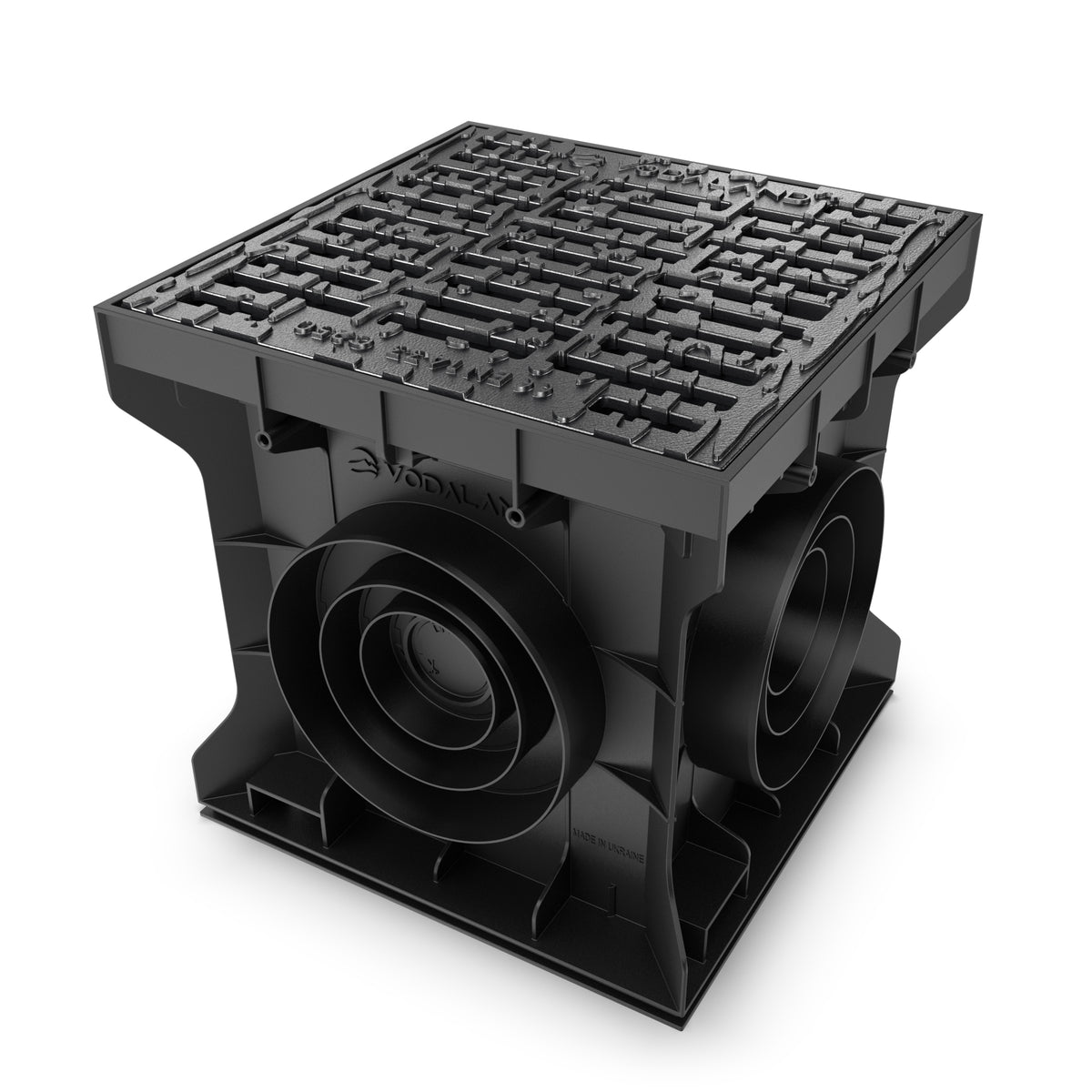

Studzienka odpływowa przeznaczona do punktowego zbierania i odprowadzania wody opadowej z nawierzchni utwardzonych. Korpus wykonany z tworzywa PP o wymiarze nominalnym 300 × 300 mm wyposażony jest w wyjmowany koszyk na zanieczyszczenia oraz dwie przegrody umożliwiające uzyskanie funkcji syfonującej. Ruszt żeliwny szczelinowy ADA, zabezpieczony powłoką KTL, posiada klasę obciążenia C250 oraz powierzchnię otworów wlotowych 254,2 cm². Konstrukcja umożliwia odprowadzanie wody opadowej oraz dostęp do wnętrza studzienki podczas czyszczenia i konserwacji.

Cechy

• Korpus wykonany z tworzywa sztucznego PP.
• Ruszt żeliwny ADA w klasie obciążenia C250.
• Powłoka KTL zwiększająca odporność rusztu na korozję.
• Wymiar nominalny studzienki 300 × 300 mm.

• Powierzchnia otworów wlotowych rusztu 254,2 cm².

• Wyjmowany koszyk zatrzymujący liście, piasek i inne zanieczyszczenia.
• Dwie plastikowe przegrody umożliwiające uzyskanie funkcji syfonującej.
• Ograniczenie przedostawania się zanieczyszczeń do instalacji odpływowej.
• Możliwość ograniczenia wydostawania się nieprzyjemnych zapachów dzięki odpowiedniemu ustawieniu przegród.
• Odporność korpusu z PP na wilgoć i korozję.

• Zdejmowany ruszt zapewniający dostęp do wnętrza studzienki.

• Zastosowanie w systemach odwodnienia punktowego.

Rozszerzony opis

Studzienka odpływowa przeznaczona jest do zbierania wody opadowej i roztopowej z nawierzchni utwardzonych oraz kierowania jej do instalacji odprowadzającej wodę. Stanowi element odwodnienia punktowego, który może być stosowany w otoczeniu budynków mieszkalnych i usługowych, na chodnikach, dziedzińcach oraz innych odpowiednio zaprojektowanych powierzchniach.

Korpus wykonany jest z polipropylenu (PP), odpornego na wilgoć i korozję. Wymiar nominalny studzienki wynosi 300 × 300 mm, a jej konstrukcja umożliwia montaż w nawierzchniach utwardzonych. Tworzywo sztuczne nie wymaga dodatkowego zabezpieczenia antykorozyjnego, co ułatwia eksploatację studzienki w warunkach zewnętrznych.

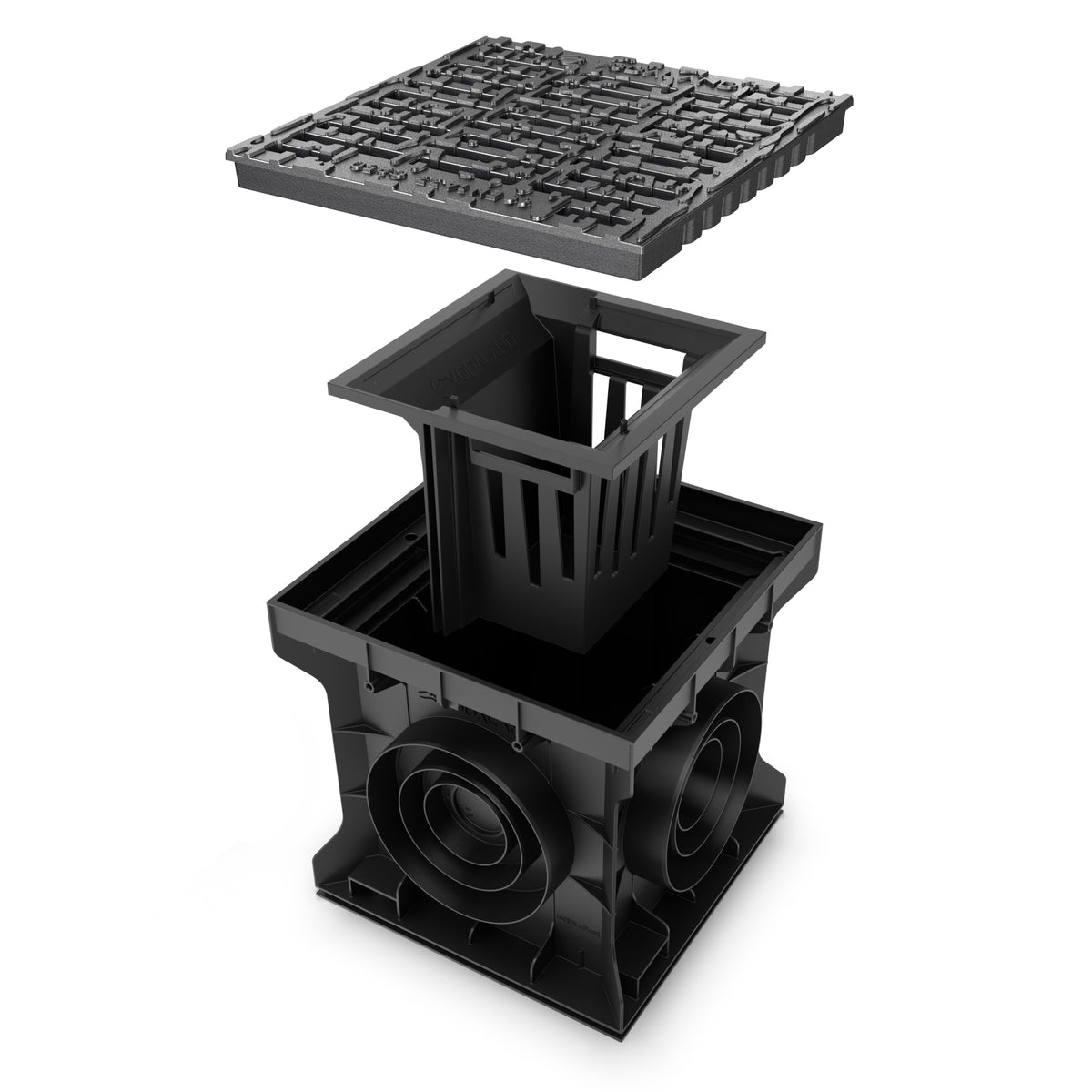

Wewnątrz studzienki znajduje się wyjmowany koszyk na zanieczyszczenia, przeznaczony do zatrzymywania liści, piasku i innych osadów transportowanych wraz z wodą opadową. Rozwiązanie ogranicza przedostawanie się zanieczyszczeń do instalacji odpływowej oraz umożliwia ich usuwanie podczas okresowego czyszczenia. Dostęp do koszyka uzyskuje się po zdjęciu rusztu.

Studzienka wyposażona jest również w dwie plastikowe przegrody, które umożliwiają uzyskanie funkcji syfonującej. Odpowiednie ustawienie przegród pozwala na utworzenie bariery wodnej ograniczającej wydostawanie się nieprzyjemnych zapachów z instalacji kanalizacyjnej. Rozwiązanie to może być wykorzystywane w instalacjach wymagających dodatkowego zabezpieczenia przed cofaniem się zapachów.

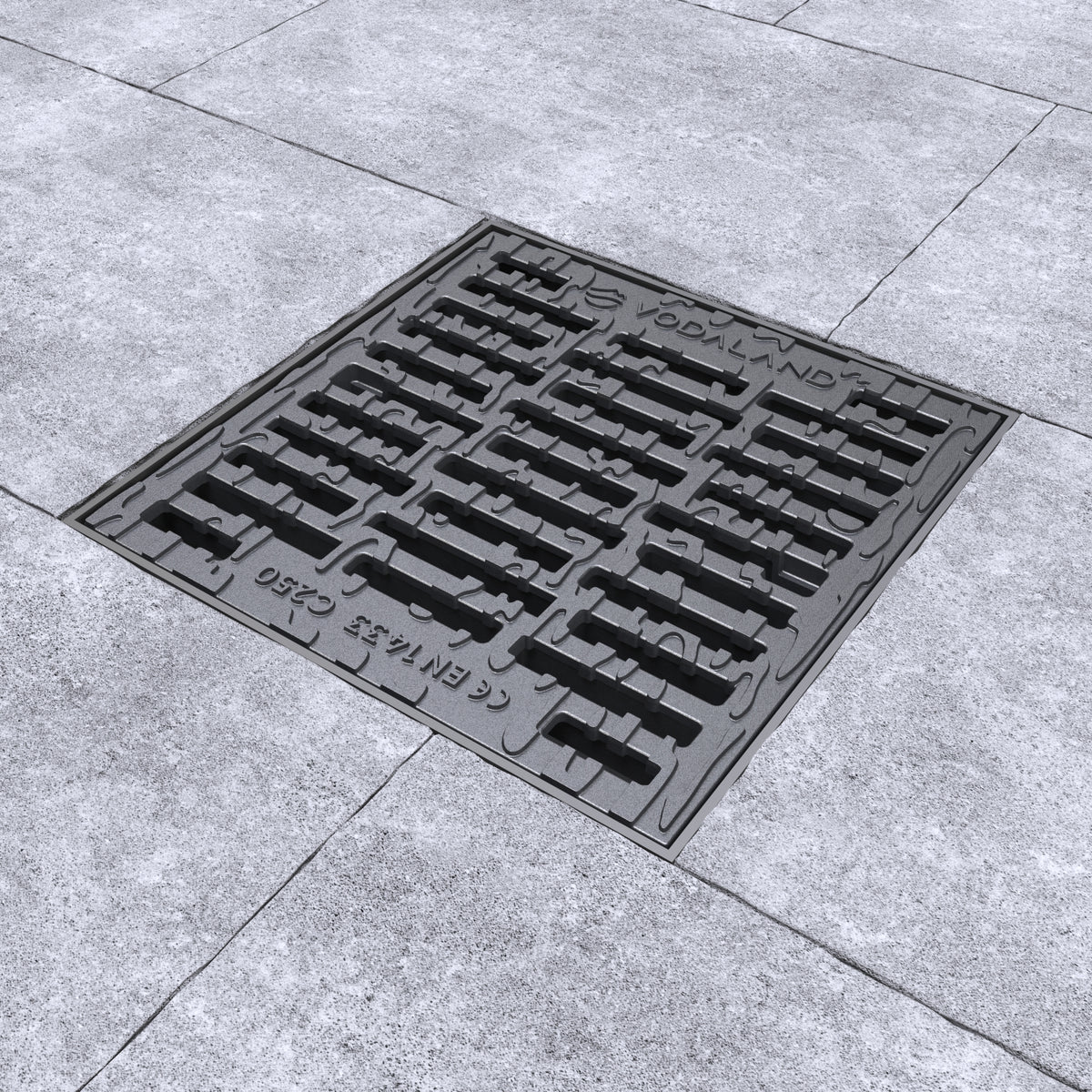

Zwieńczenie studzienki stanowi ruszt żeliwny ADA, zabezpieczony powłoką KTL. Powierzchnia otworów wlotowych wynosi 254,2 cm², co umożliwia przejmowanie wody opadowej z nawierzchni. Układ otworów został zaprojektowany z uwzględnieniem wymagań dostępności ADA. Ruszt posiada klasę obciążenia C250 (250 kN), przewidzianą do zastosowań wymagających odporności na większe obciążenia mechaniczne. Powłoka KTL ogranicza podatność żeliwa na korozję i zabezpiecza powierzchnię rusztu podczas eksploatacji. Dopuszczalne obciążenie kompletnej studzienki zależy również od właściwości korpusu oraz sposobu zabudowy.

Połączenie korpusu z PP, wyjmowanego koszyka, przegród syfonujących oraz rusztu żeliwnego pozwala na zbieranie wody opadowej i ułatwia konserwację instalacji. Studzienka może być stosowana zarówno w nowych systemach odwodnienia punktowego, jak i podczas modernizacji istniejących instalacji.

Zastosowanie

• Odwodnienie punktowe nawierzchni utwardzonych.
• Chodniki i ciągi piesze.
• Ścieżki rowerowe.
• Dziedzińce i podwórka.
• Tereny przydomowe.
• Strefy wejściowe do budynków.
• Otoczenie budynków mieszkalnych i usługowych.
• Place i alejki.
• Nawierzchnie betonowe i brukowane.
• Tereny rekreacyjne i użytkowe.
• Instalacje zbierające wodę opadową i roztopową.
• Odbiór wody z systemów rynnowych.
• Nawierzchnie odpowiednie dla klasy C250, po potwierdzeniu nośności kompletnego zestawu i sposobu montażu.

Specyfikacja techniczna

• Marka: VODALAND
• Typ produktu: studzienka odpływowa z tworzywa sztucznego z koszykiem, przegrodami i rusztem żeliwnym szczelinowym
• Materiał korpusu: polipropylen (PP)
• Materiał rusztu: żeliwo
• Powłoka rusztu: KTL – katodowe lakierowanie zanurzeniowe
• Klasa obciążenia rusztu: C250 (250 kN)
• Wymiar nominalny studzienki: 300 × 300 mm
• Wysokość studzienki według dotychczasowej karty: 300 mm
• Koszyk na zanieczyszczenia: tak, wyjmowany
• Przegrody syfonujące: 2 szt.
• Długość rusztu: 280 mm
• Szerokość rusztu: 280 mm
• Wysokość rusztu: 43 mm
• Powierzchnia otworów wlotowych rusztu: 254,2 cm²
• Możliwość podłączenia do instalacji odpływowej: tak, przy zastosowaniu odpowiednich przyłączy

Dlaczego warto wybrać VODALAND?

Studzienka odpływowa VODALAND 300×300 łączy korpus z tworzywa PP z rusztem żeliwnym szczelinowym ADA, zabezpieczonym powłoką KTL. Wyjmowany koszyk zatrzymuje zanieczyszczenia, a dwie przegrody umożliwiają uzyskanie funkcji syfonującej. Konstrukcja zapewnia dostęp do wnętrza studzienki podczas czyszczenia i konserwacji, a powierzchnia otworów rusztu wynosząca 254,2 cm² umożliwia przejmowanie wody opadowej.
