Nakładka szczelinowa VODALAND Base DN100 typ L H25 z tworzywa PP, kl. A15

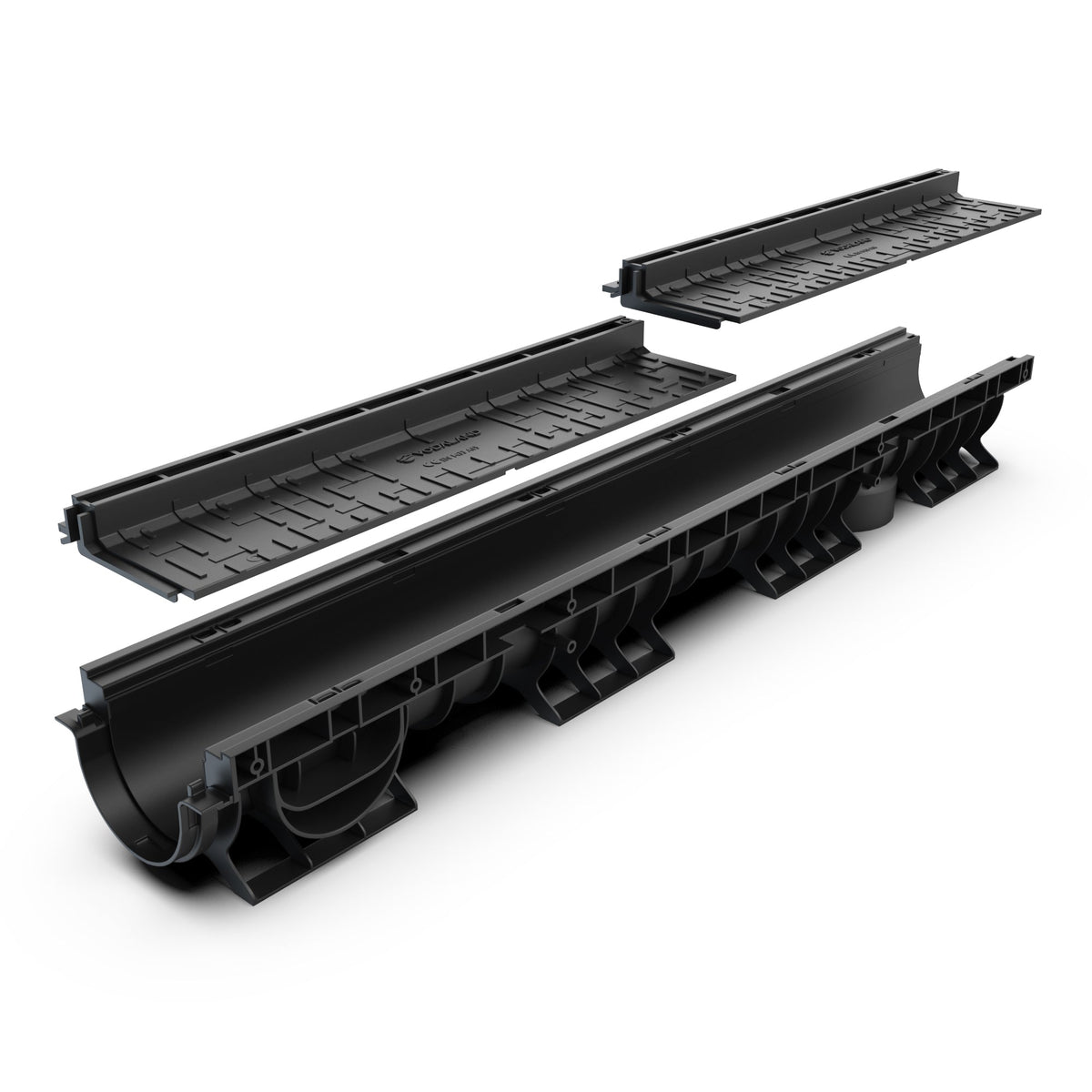

Plastikowa nakładka szczelinowa typ L H25 służy do wykonania dyskretnego zwieńczenia kanału odwodnienia liniowego Base DN100 zamiast tradycyjnego rusztu. Niska szczelina o wysokości 25 mm pozwala estetycznie wkomponować odwodnienie w nawierzchnię, a konstrukcja typu L umożliwia prowadzenie wlotu wody przy jednej stronie kanału – szczególnie przydatne przy ścianach, obrzeżach i krawędziach powierzchni. Nakładka wykonana jest z PP i przeznaczona do stref o klasie obciążenia A15.
Cechy
-
nakładka szczelinowa typ L,
-
wysokość szczeliny 25 mm,
-
przeznaczona do kanałów VODALAND Base DN100,
-
montowana na kanale zamiast tradycyjnego rusztu,
-
wykonana z tworzywa PP,
-
długość robocza 498 mm,
-
długość całkowita 506 mm,
-
szerokość zewnętrzna 136 mm,
-
szerokość wewnętrzna 99 mm,
-
szerokość szczeliny 13 mm u góry / 24 mm u dołu,
-
powierzchnia przelotowa wody 56,47 cm²,
-
masa 0,40 kg,
-
klasa obciążenia A15,
- konstrukcja typu L odpowiednia do montażu bezpośrednio przy ścianie,
- możliwość zestawiania kolejnych elementów w dłuższą linię,
- odporność tworzywa na kontakt z wodą i korozję.
Rozszerzony opis

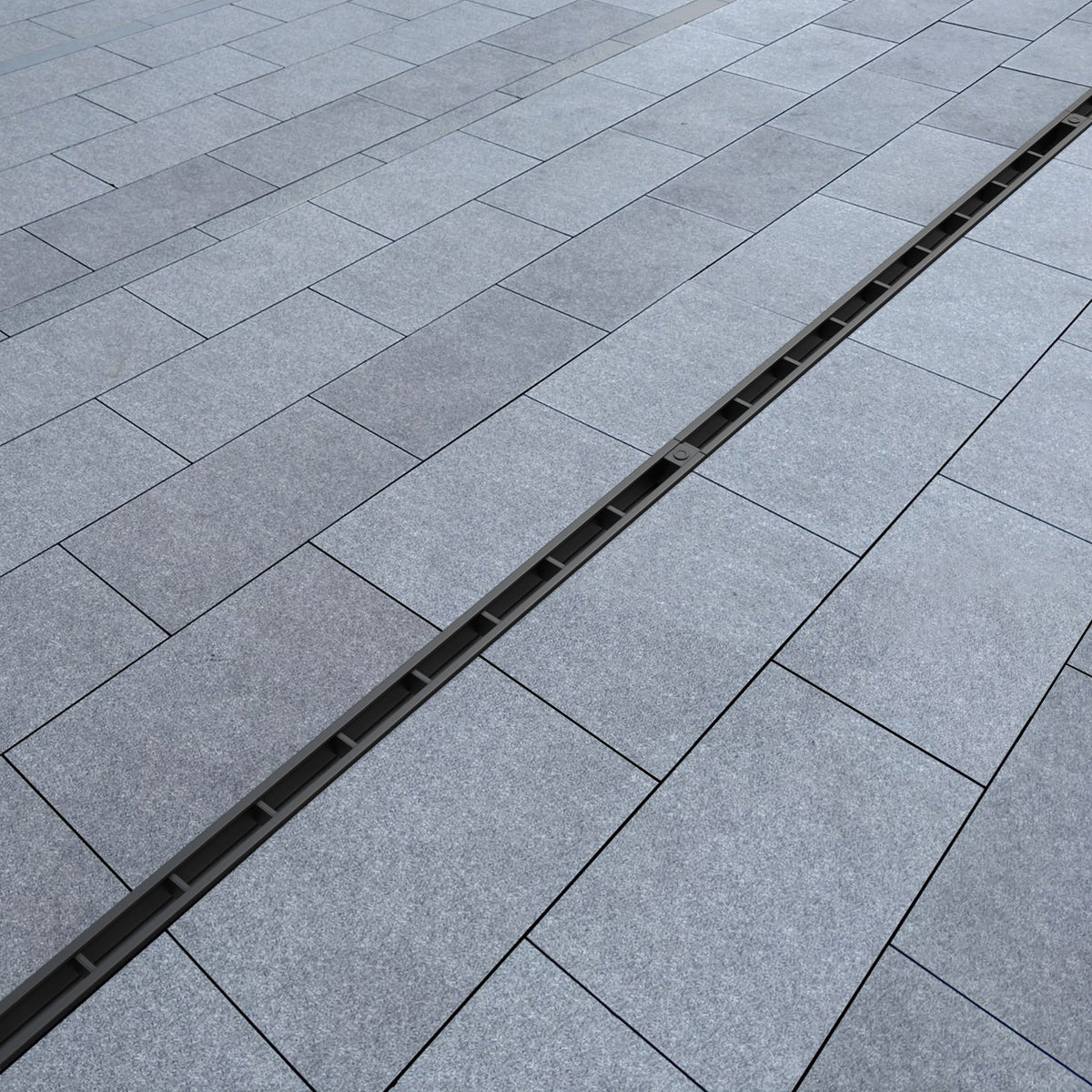

Nakładka typ L H25 pozwala zastąpić szeroki ruszt wąską linią odbierającą wodę, dzięki czemu kanał Base DN100 może zostać znacznie lepiej zintegrowany z otaczającą nawierzchnią. Po wykonaniu zabudowy większość systemu pozostaje ukryta, a na powierzchni widoczny jest przede wszystkim wlot szczelinowy.
Wersja H25 ma niski profil szczeliny, co odróżnia ją od wyższych nakładek typu L. Szerokość otworu wynosi 13 mm w górnej części i 24 mm w dolnej, natomiast powierzchnia przelotowa pojedynczego elementu wynosi 56,47 cm².
Kształt L został przewidziany przede wszystkim do sytuacji, w których odwodnienie przebiega przy jednej z krawędzi powierzchni. Nakładkę można umieścić bezpośrednio przy ścianie, dzięki czemu woda spływająca w jej kierunku trafia do szczeliny i dalej do kanału Base DN100. Producent wskazuje takie rozwiązanie również przy patio i basenach bezkrawędziowych.

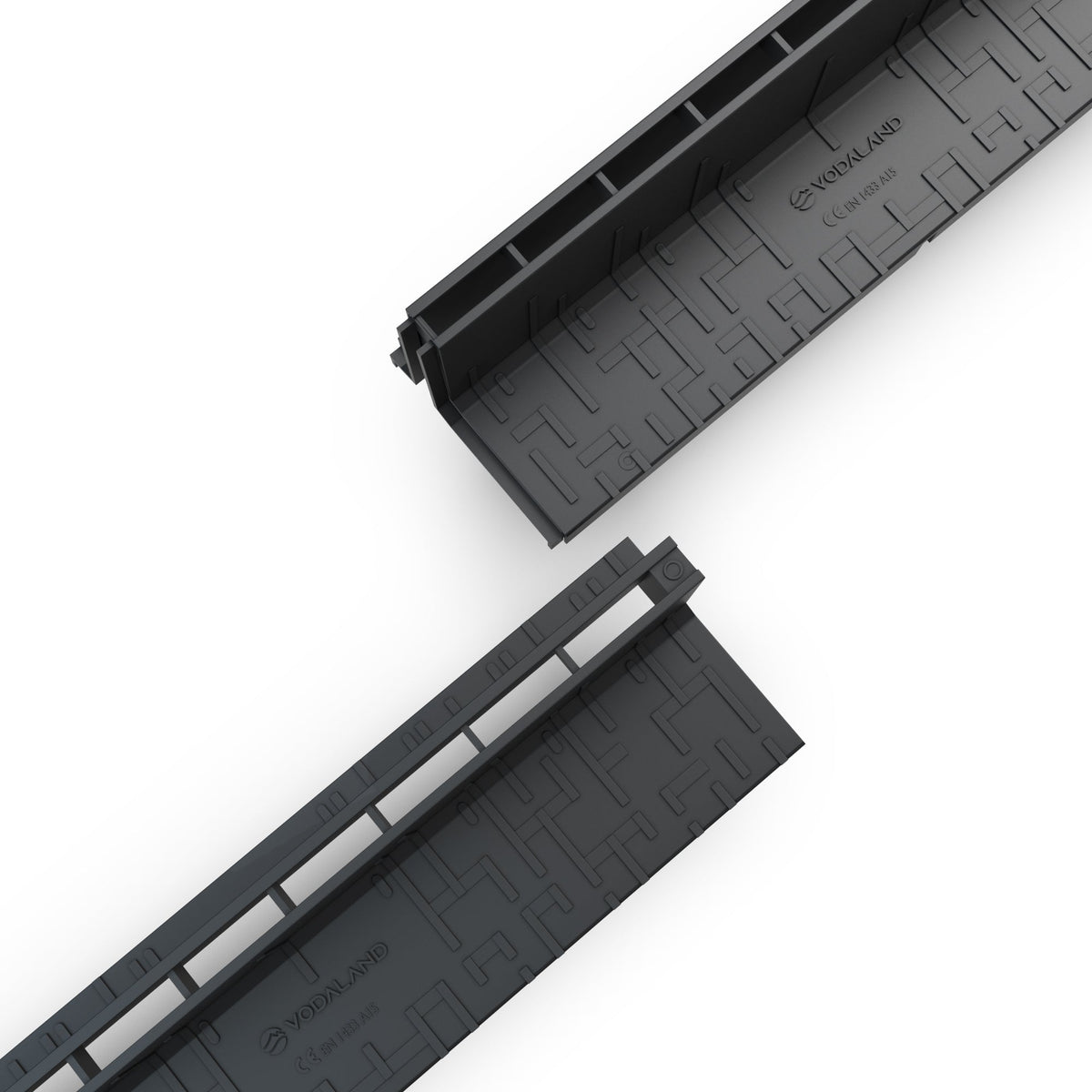

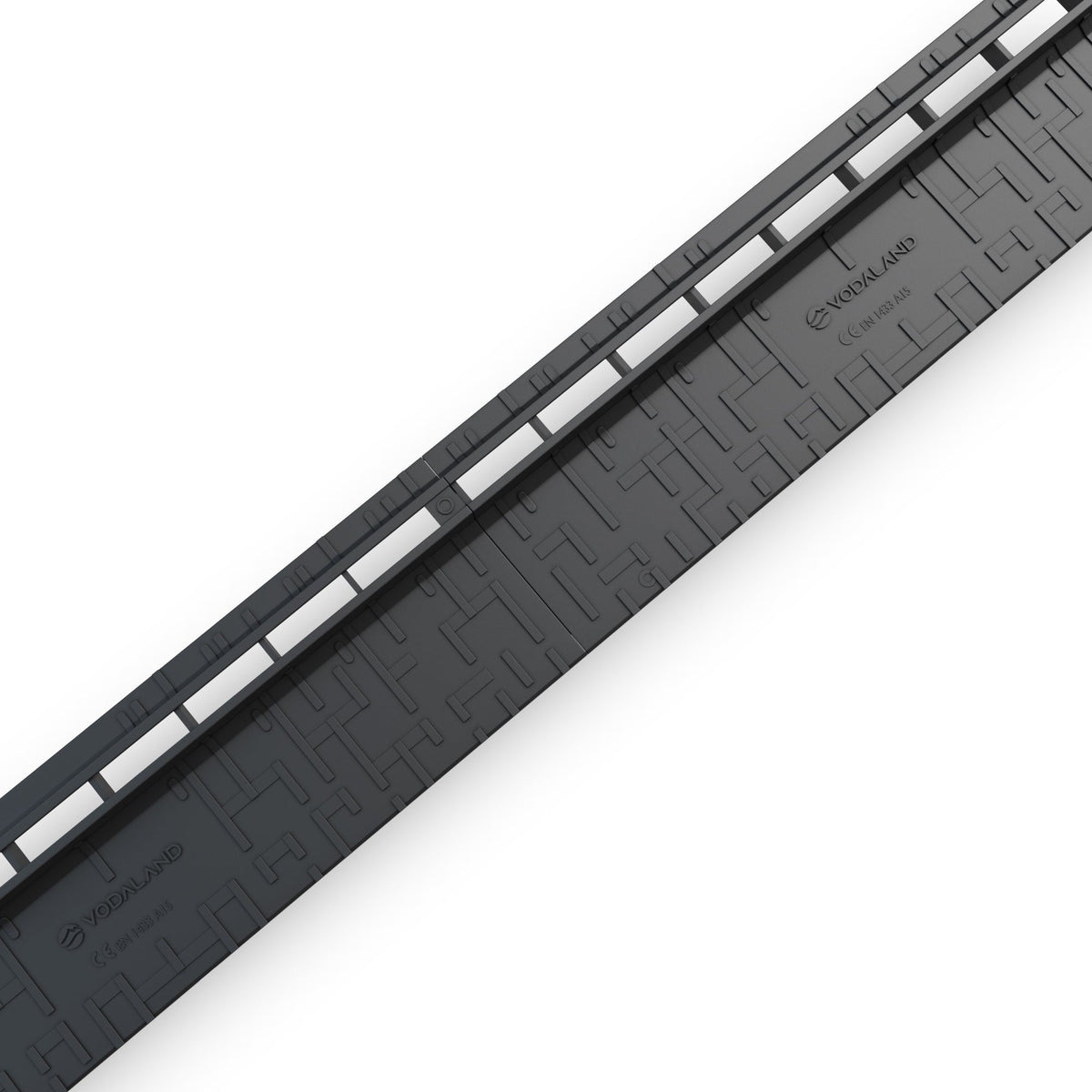

Element wykonany jest z polipropylenu PP, dlatego sam nie koroduje pod wpływem kontaktu z wodą. Długość robocza wynosi 498 mm, a długość całkowita 506 mm, dzięki czemu kolejne nakładki można zestawiać w dłuższe ciągi odwodnienia.
Zastosowanie
- strefy dla pieszych,
- chodniki,
- ścieżki rowerowe,
- patio,
- okolice basenów,
- odwodnienie przy ścianach budynków,
- strefy przy elewacjach,
- dziedzińce,
- zagospodarowanie podwórek,
- otoczenie budynków mieszkalnych i użytkowych,
-
nawierzchnie wymagające dyskretnego odwodnienia szczelinowego.
Specyfikacja techniczna
- Marka: VODALAND
- Seria: Base
- Typ produktu: nakładka szczelinowa do kanału
- Rodzaj: typ L
- Materiał: polipropylen PP
- Przeznaczenie: kanały VODALAND Base DN100
- Sposób zastosowania: montaż na kanale zamiast tradycyjnego rusztu
- Długość robocza: 498 mm
- Długość całkowita: 506 mm
- Szerokość zewnętrzna: 136 mm
- Szerokość wewnętrzna: 99 mm
- Wysokość szczeliny: 25 mm
- Wysokość całkowita: 50 mm
- Szerokość szczeliny: 13 mm u góry / 24 mm u dołu
- Powierzchnia przelotowa wody: 56,47 cm²
- Klasa obciążenia: A15
- Masa: 0,40 kg
- Możliwość łączenia: tak, w dłuższe ciągi
Dlaczego warto wybrać VODALAND?
Nakładka typ L H25 pozwala wykorzystać standardowy kanał Base DN100 do wykonania znacznie bardziej dyskretnego odwodnienia szczelinowego. Niski profil sprawdza się tam, gdzie zależy nam na ograniczeniu widoczności systemu, natomiast boczne położenie szczeliny ułatwia prowadzenie odwodnienia bezpośrednio przy ścianach i krawędziach. Wykonanie z PP dodatkowo eliminuje problem korozji samego zwieńczenia.
