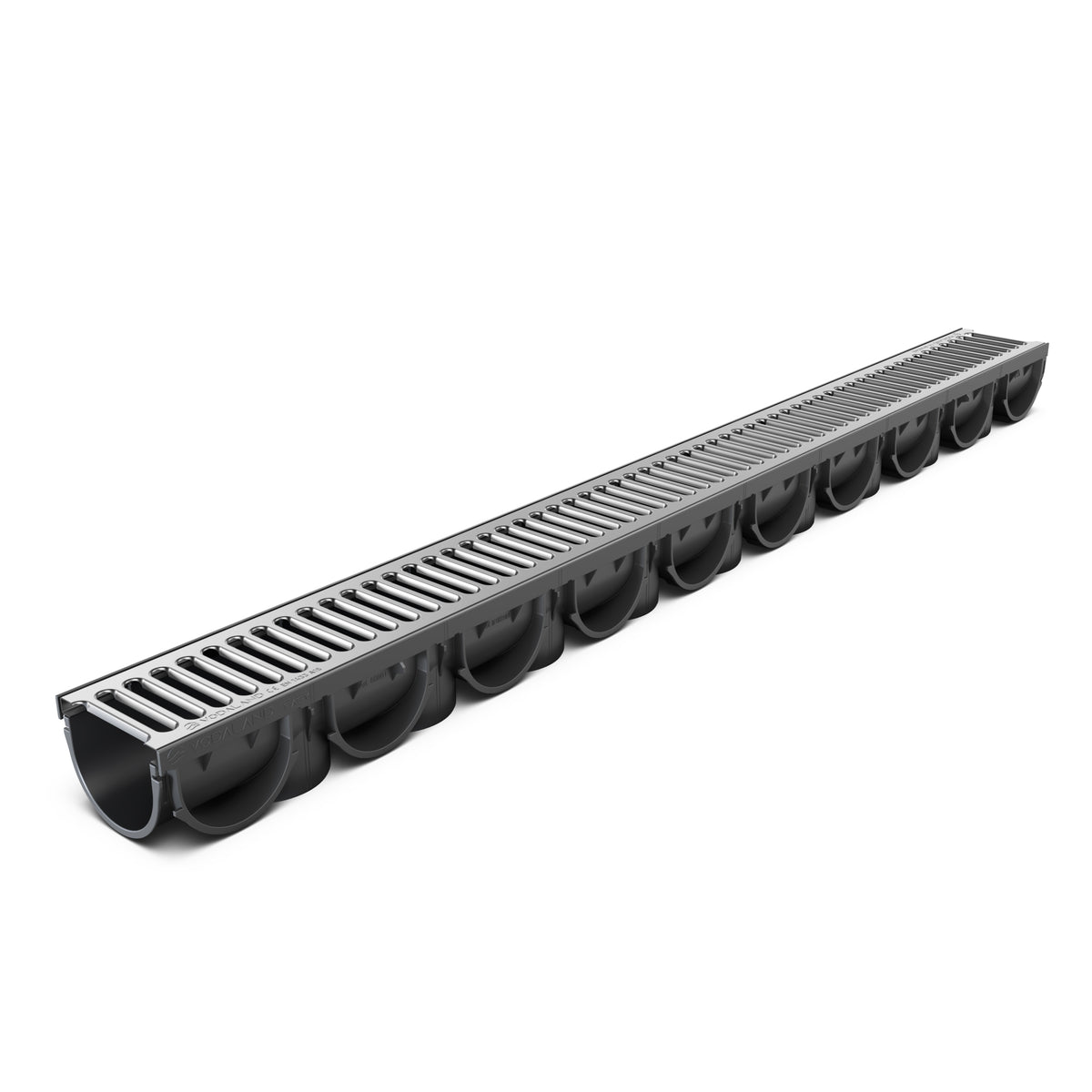

Odwodnienie liniowe plastikowe VODALAND Easy X1 DN70 H70 z rusztem ze stali ocynkowanej, kl. A15
VODALAND Easy X1 DN70 H70 to niskoprofilowe odwodnienie liniowe z tworzywa sztucznego, wyposażone w szczelinowy ruszt ze stali ocynkowanej klasy A15. Kanał posiada 9 punktów umożliwiających wykonanie odpływu pionowego DN75 oraz 10 możliwości wykonania połączeń bocznych, co pozwala elastycznie dopasować układ odwodnienia do instalacji. Wysokość zaledwie 70 mm ułatwia montaż w miejscach o ograniczonej głębokości zabudowy.
Cechy
- kanał wykonany z tworzywa sztucznego,
-
szczelinowy ruszt ze stali ocynkowanej,
-
seria Easy X1,
-
przekrój DN70,
-
wysokość H70 mm,
-
długość kanału 1000 mm,
-
szerokość zewnętrzna 90 mm,
-
klasa obciążenia A15,
-
powierzchnia otworów odpływowych rusztu 0,0372 m²,
-
9 punktów odpływu pionowego DN75,
-
10 możliwości wykonania połączeń bocznych,
-
możliwość skracania kanału w odstępach co 100 mm,
-
zatrzaskowe mocowanie rusztu Click-Lock,
- wzmocniona konstrukcja kołnierzy i zamków kanału,
- możliwość wykonywania połączeń czołowych i bocznych,
- możliwość połączenia z innymi elementami systemu Easy.
Rozszerzony opis
Easy X1 DN70 H70 z rusztem ze stali ocynkowanej został zaprojektowany do wykonywania niskich, łatwych do konfiguracji systemów odwodnienia powierzchniowego. Kanał ma 1000 mm długości, 90 mm szerokości i 70 mm wysokości, dzięki czemu może być stosowany również tam, gdzie dostępna przestrzeń montażowa jest ograniczona.
Konstrukcja korpusu zapewnia dużą swobodę podczas projektowania przebiegu instalacji. Kanał posiada 9 punktów odpływu pionowego DN75 oraz 10 możliwości wykonania połączeń bocznych. Wzmocnione kołnierze i zamki zwiększają sztywność kanału oraz jego odporność na odkształcenia podczas montażu.
Na korpusie znajdują się również znaczniki umożliwiające skracanie kanału w odstępach co 100 mm. Pozwala to łatwiej dostosować długość ostatniego elementu do wymiarów wykonywanej linii odwodnienia. Ruszt mocowany jest zatrzaskowo za pomocą systemu Click-Lock.
Zastosowany ruszt szczelinowy ze stali ocynkowanej A15 posiada powierzchnię otworów odpływowych 0,0372 m². Kompletny zestaw ma numer artykułu 0880111 i waży około 1,18 kg.
System można uzupełnić o zaślepkę umożliwiającą wykonanie poziomego odpływu DN50 oraz króciec odpływu dolnego DN75. Dostępny adapter pozwala również połączyć Easy X1 z kanałem Easy 2 DN100 i innymi kompatybilnymi elementami serii Easy.
Zastosowanie
- tarasy,
- dziedzińce i podwórka,
- nawierzchnie wokół domu,
- ścieżki ogrodowe,
- tereny zielone,
- powierzchnie wykończone płytami lub żwirem,
- balkony i tarasy o ograniczonej wysokości zabudowy,
- dachy użytkowe,
- chodniki,
- alejki,
- strefy piesze,
- otoczenie basenów,
- strefy SPA i rekreacyjne.
Specyfikacja techniczna
-
Marka: VODALAND
-
Seria: Easy X1
-
Typ: kanał odwodnienia liniowego z rusztem
-
Materiał kanału: tworzywo sztuczne
-
Materiał rusztu: stal ocynkowana
-
Rodzaj rusztu: szczelinowy
-
DN: DN70
-
Długość: 1000 mm
-
Szerokość zewnętrzna: 90 mm
-
Wysokość: 70 mm
-
Klasa obciążenia: A15
-
Powierzchnia otworów odpływowych rusztu: 0,0372 m²
-
Punkty odpływu pionowego: 9 × DN75
-
Możliwość odpływu poziomego: DN50 przy zastosowaniu odpowiedniej zaślepki
-
Możliwości wykonania połączeń bocznych: 10
-
Możliwość skracania kanału: co 100 mm
-
Mocowanie rusztu: zatrzaskowe Click-Lock
-
Masa zestawu: 1,18 kg
Dlaczego warto wybrać VODALAND?
Easy X1 DN70 H70 łączy niewielką wysokość zabudowy z dużą możliwością konfiguracji odpływu. Dziewięć punktów odpływu pionowego, liczne możliwości połączeń bocznych oraz możliwość skracania kanału co 100 mm ułatwiają dopasowanie systemu do konkretnej realizacji. Ruszt ze stali ocynkowanej zapewnia trwałe wykończenie powierzchni i większą powierzchnię otworów odpływowych niż plastikowy ruszt dostępny w systemie Easy X1.
