Odwodnienie liniowe plastikowe VODALAND Easy X1 DN70 H70 z rusztem plastikowym, kl. A15

Odwodnienie liniowe plastikowe VODALAND Easy X1 DN70 H70 z rusztem plastikowym, kl. A15

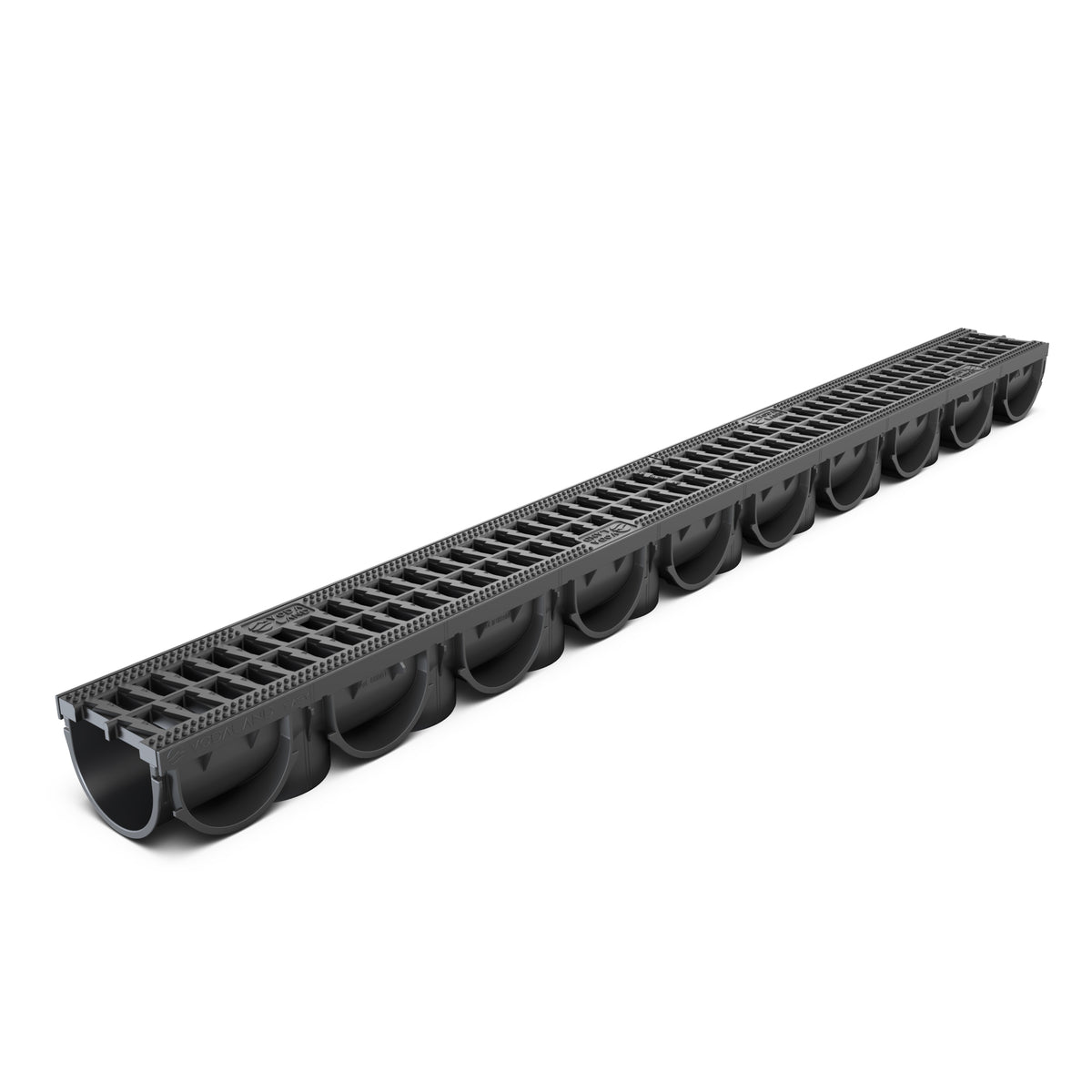

VODALAND Easy X1 DN70 H70 to kompaktowe odwodnienie liniowe wykonane z tworzywa sztucznego, wyposażone w plastikowy ruszt klasy A15. Kanał posiada 9 punktów umożliwiających wykonanie odpływu pionowego DN75 oraz 10 możliwości wykonania połączeń bocznych, co daje dużą swobodę podczas projektowania przebiegu instalacji. Niska konstrukcja o wysokości 70 mm sprawdzi się szczególnie w miejscach o ograniczonej głębokości zabudowy.

Cechy

• kanał i ruszt wykonane z tworzywa sztucznego,
• seria Easy X1,
• przekrój DN70,
• wysokość H70 mm,
• długość kanału 1000 mm,
• szerokość zewnętrzna 90 mm,
• klasa obciążenia A15,
• 9 punktów odpływu pionowego DN75,
• 10 możliwości wykonania połączeń bocznych,
• możliwość skracania kanału w odstępach co 100 mm,
• zatrzaskowe mocowanie rusztu Click-Lock,
• wzmocniona konstrukcja kołnierzy i połączeń kanału,
• możliwość wykonywania połączeń czołowych i bocznych,

Rozszerzony opis

Easy X1 DN70 H70 został zaprojektowany z myślą o instalacjach, w których istotne są niewielka wysokość zabudowy oraz możliwość elastycznego poprowadzenia odwodnienia. Kanał ma 1000 mm długości, 90 mm szerokości i 70 mm wysokości. Wzmocniona konstrukcja kołnierzy i zamków zwiększa sztywność elementu oraz jego odporność na odkształcenia podczas montażu.

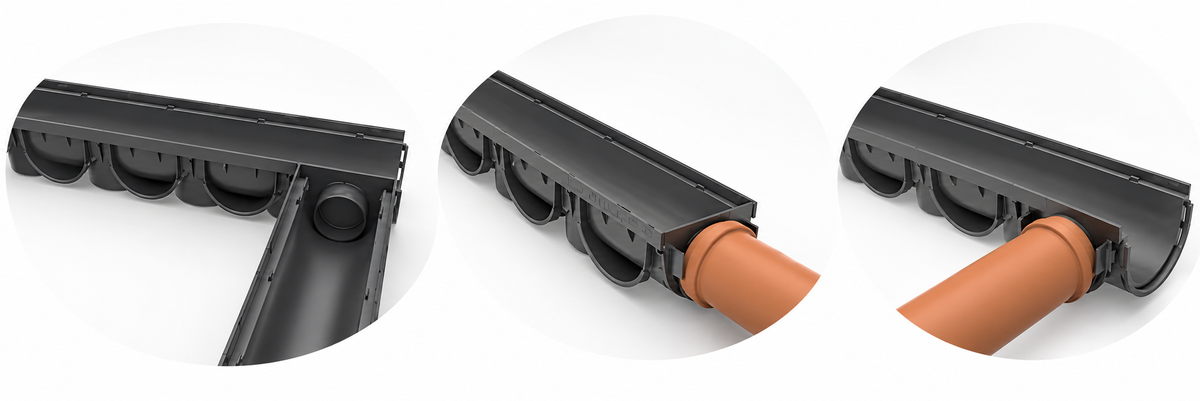

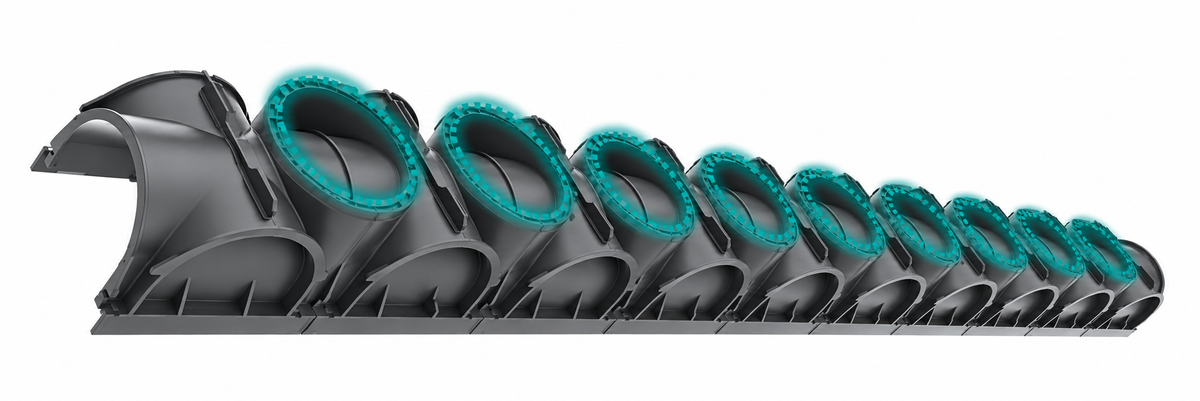

Istotną cechą systemu jest możliwość konfiguracji sposobu odprowadzania wody. Korpus posiada 9 punktów odpływu pionowego DN75 oraz 10 możliwości wykonania połączeń bocznych. Kanały mogą być łączone zarówno w linii prostej, jak i bocznie, co ułatwia wykonywanie bardziej rozbudowanych układów odwodnienia.

Na korpusie zastosowano również znaczniki rozmieszczone w odstępach 100 mm, które ułatwiają skrócenie kanału do wymaganej długości. Plastikowy ruszt klasy A15 mocowany jest zatrzaskowo za pomocą systemu Click-Lock, a powierzchnia jego otworów odpływowych wynosi 0,0215 m²

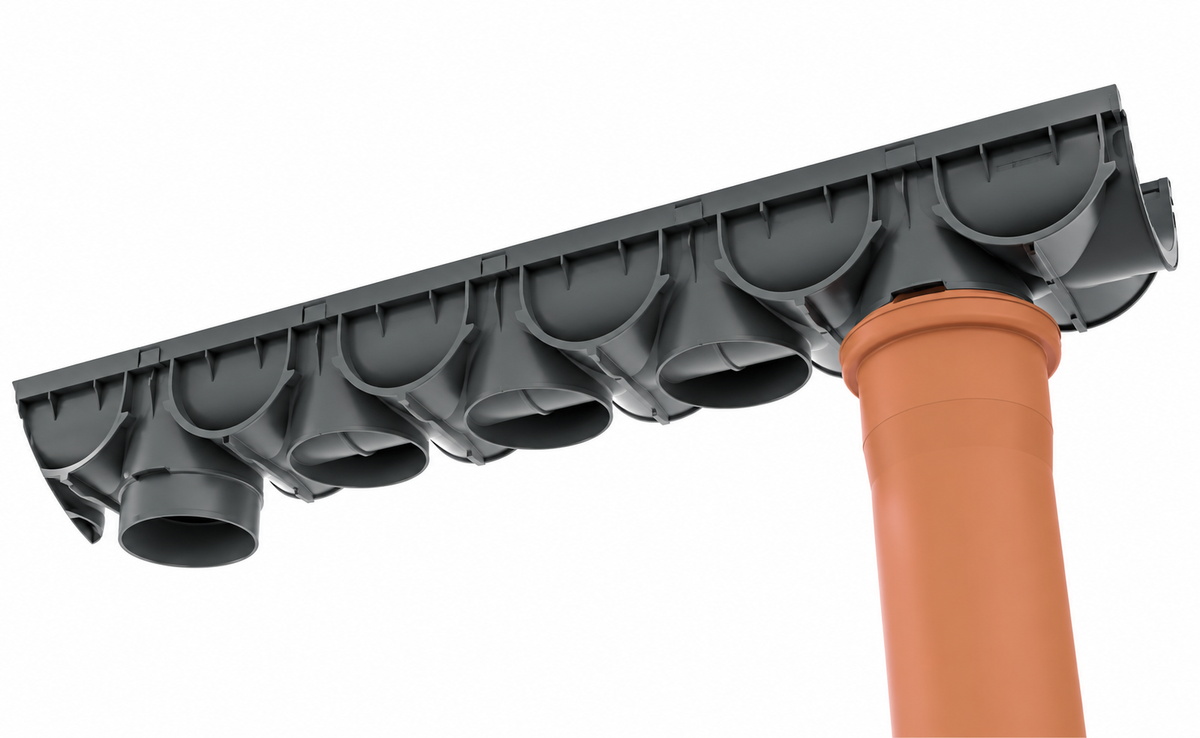

Easy X1 może być rozbudowany o dodatkowe elementy systemowe. Odpowiednia zaślepka umożliwia wykonanie poziomego odpływu DN50, a króciec odpływu dolnego pozwala podłączyć rurę DN75. Dostępny adapter umożliwia również połączenie Easy X1 z kanałem Easy 2 DN100 oraz innymi kompatybilnymi elementami serii Easy.

Zastosowanie

• tarasy,
• dziedzińce i podwórka,
• nawierzchnie wokół domu,
• ścieżki ogrodowe,
• tereny zielone,
• powierzchnie z płyt i żwiru,
• balkony i tarasy o ograniczonej wysokości zabudowy,
• dachy użytkowe,
• chodniki i alejki,
• strefy piesze,
• otoczenie basenów,
• strefy SPA i rekreacyjne.

Specyfikacja techniczna

• Marka: VODALAND
• Seria: Easy X1
• Typ: kanał odwodnienia liniowego z rusztem
• Materiał kanału: tworzywo sztuczne
• Materiał rusztu: tworzywo sztuczne
• Kolor: czarny
• DN: DN70
• Długość: 1000 mm
• Szerokość zewnętrzna: 90 mm
• Wysokość: 70 mm
• Klasa obciążenia: A15
• Powierzchnia otworów odpływowych rusztu: 0,0215 m²
• Punkty odpływu pionowego: 9 × DN75
• Możliwość odpływu poziomego: DN50 przy zastosowaniu odpowiedniej zaślepki
• Możliwości wykonania połączeń bocznych: 10
• Możliwość skracania kanału: co 100 mm
• Mocowanie rusztu: zatrzaskowe Click-Lock
• Masa zestawu: 0,71 kg

Dlaczego warto wybrać VODALAND?

Easy X1 DN70 H70 wyróżnia się niewielką wysokością oraz dużą swobodą konfiguracji instalacji. 9 punktów odpływu pionowego, 10 możliwości połączeń bocznych, możliwość skracania kanału co 100 mm oraz kompatybilność z elementami serii Easy pozwalają dopasować przebieg odwodnienia do warunków konkretnej realizacji.
