Odwodnienie liniowe plastikowe VODALAND Base DN100 7 m ze spadkiem wewnętrznym i rusztem żeliwnym KTL, kl. C250

Odwodnienie liniowe plastikowe VODALAND Base DN100 7 m ze spadkiem wewnętrznym i rusztem żeliwnym KTL, kl. C250

VODALAND Base DN100 7 m to rozbudowana linia odwodnienia wykorzystująca stopniową zmianę wysokości kanałów do prowadzenia wody w kierunku odpływu. Siedem elementów z PP tworzy ciąg ze spadkiem wewnętrznym, zwieńczony rusztami żeliwnymi z powłoką KTL w klasie C250. System oferuje 7 wariantów wysokości początku i końca linii, a jego modułowa budowa pozwala przedłużać instalację kanałami o stałej wysokości i tworzyć linie hybrydowe.

Cechy

• kompletna linia odwodnienia o długości 7 m,
• przekrój hydrauliczny DN100,
• spadek realizowany poprzez zmianę wysokości kolejnych kanałów,
• 7 konfiguracji wysokości początku i końca linii,
• 7 metrowych korpusów wykonanych z polipropylenu PP,
• wytrzymałe ruszty żeliwne,
• zabezpieczenie rusztów powłoką KTL,
• klasa obciążenia C250,
• szerokość wewnętrzna kanału 100 mm,
• szerokość zewnętrzna 156 mm,
• stopniowe obniżanie dna na całej długości ciągu,
• możliwość kontynuowania odwodnienia po zakończeniu odcinka spadkowego,
• możliwość łączenia z kanałami Base DN100 o stałej wysokości,
• możliwość budowy dłuższych linii hybrydowych,
• modułowa konstrukcja ułatwiająca dopasowanie układu do inwestycji.

Rozszerzony opis

Siedmiometrowy system VODALAND Base DN100 został zaprojektowany z myślą o instalacjach wymagających uzyskania wyraźnej różnicy poziomów pomiędzy początkiem a końcem odwodnienia. Odpowiednie zestawienie siedmiu kanałów sprawia, że dno obniża się wzdłuż całego ciągu, prowadząc zebraną wodę w stronę zaplanowanego odpływu.

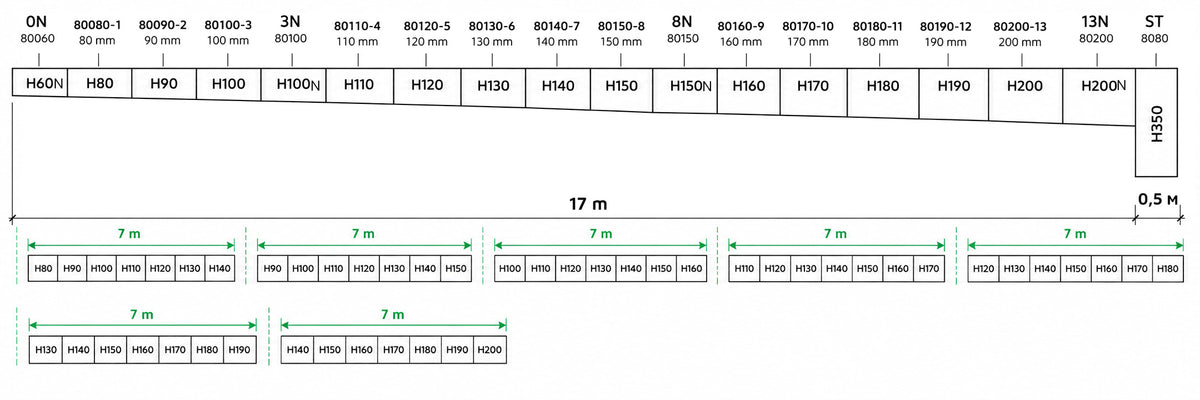

Dla linii o długości 7 m dostępnych jest 7 wariantów wysokości początku i końca: 80–140 mm, 90–150 mm, 100–160 mm, 110–170 mm, 120–180 mm, 130–190 mm oraz 140–200 mm. Poszczególne konfiguracje umożliwiają dopasowanie całej linii zarówno do początkowej głębokości zabudowy, jak i wymaganego poziomu końcowego.

Długość 7 m nie wyznacza jednocześnie maksymalnej długości instalacji. Po osiągnięciu wymaganej wysokości system może być kontynuowany kanałami o stałej wysokości, dzięki czemu możliwe jest tworzenie linii hybrydowych. Takie rozwiązanie jest szczególnie przydatne przy dłuższych ciągach – część instalacji może odpowiadać za stopniowe obniżenie dna, a dalszy fragment za transport wody na uzyskanym już poziomie. Pozwala to elastycznie projektować przebieg odwodnienia bez konieczności stosowania kanałów spadkowych na całej jego długości.

Korpusy z PP zapewniają odporność na wilgoć i korozję, natomiast żeliwne ruszty zabezpieczone powłoką KTL odpowiadają za wytrzymałe zwieńczenie systemu. Klasa C250 pozwala wykorzystać tę konfigurację na odpowiednio przygotowanych powierzchniach poddawanych większym obciążeniom.

Zastosowanie

• parkingi i strefy postojowe,
• podjazdy oraz wjazdy,
• rozległe place utwardzone,
• ciągi komunikacyjne,
• otoczenie obiektów handlowych i usługowych,
• tereny komercyjne,
• przestrzenie przy budynkach wielorodzinnych,
• zagospodarowanie terenów miejskich,
• dłuższe odcinki wymagające ukierunkowanego przepływu wody,
• instalacje wymagające znacznej różnicy wysokości początku i końca odwodnienia,
• rozbudowane ciągi łączące część spadkową z kanałami o stałej wysokości.

Specyfikacja techniczna

• Marka: VODALAND
• Seria: Base
• Przekrój hydrauliczny: DN100
• Długość całej linii: 7 m
• Liczba kanałów: 7 szt.
• Długość pojedynczego kanału: 1000 mm
• Materiał kanałów: polipropylen PP
• Materiał rusztów: żeliwo
• Zabezpieczenie rusztów: powłoka KTL
• Klasa obciążenia: C250
• Szerokość wewnętrzna: 100 mm
• Szerokość zewnętrzna: 156 mm
• Rodzaj systemu: ze spadkiem wewnętrznym
• Możliwość konfiguracji: połączenie odcinka ze spadkiem wewnętrznym z kanałami Base DN100 o stałej wysokości w celu wykonania linii hybrydowej

Dlaczego warto wybrać VODALAND?

Wariant 7 m pozwala wykorzystać spadek wewnętrzny na dłuższym odcinku i jednocześnie zachować możliwość dalszej rozbudowy odwodnienia. Siedem konfiguracji wysokości początku i końca ułatwia dopasowanie systemu do różnych głębokości montażowych, a możliwość przejścia na kanały o stałej wysokości pozwala projektować rozbudowane linie hybrydowe bez ograniczania całej instalacji do jednego typu elementów. Całość uzupełniają ruszty żeliwne KTL klasy C250 przeznaczone do bardziej wymagających nawierzchni.
