Odwodnienie liniowe plastikowe VODALAND Base DN100 4 m ze spadkiem wewnętrznym i rusztem żeliwnym KTL, kl. C250

Odwodnienie liniowe plastikowe VODALAND Base DN100 4 m ze spadkiem wewnętrznym i rusztem żeliwnym KTL, kl. C250

VODALAND Base DN100 4 m to system odwodnienia złożony z czterech kanałów PP, których odpowiednio dobrane wysokości pozwalają uzyskać spadek dna na całej długości ciągu. Zastosowanie rusztów żeliwnych zabezpieczonych powłoką KTL w klasie C250 umożliwia wykorzystanie systemu na bardziej obciążonych nawierzchniach utwardzonych. Dostępnych jest 10 wariantów wysokości początku i końca linii, a konstrukcja Base DN100 pozwala również łączyć odcinki spadkowe z kanałami o stałej wysokości, tworząc linie hybrydowe.

Cechy

• długość kompletnej linii 4 m,
• przekrój hydrauliczny DN100,
• spadek realizowany wewnątrz systemu,
• 10 konfiguracji wysokości początku i końca odwodnienia,
• korpusy wykonane z polipropylenu PP,
• ruszty wykonane z żeliwa,
• zabezpieczenie rusztów powłoką KTL,
• klasa obciążenia C250,
• długość pojedynczego kanału 1000 mm,
• szerokość wewnętrzna 100 mm,
• szerokość zewnętrzna 156 mm,
• stopniowe obniżanie poziomu dna w kierunku odpływu,
• możliwość rozbudowy czterometrowego odcinka o kolejne elementy systemu,
• możliwość łączenia kanałów spadkowych z kanałami o stałej wysokości,
• możliwość projektowania dłuższych linii hybrydowych Base DN100,
• gładka powierzchnia korpusów z PP sprzyjająca przepływowi wody.

Rozszerzony opis

VODALAND Base DN100 4 m z rusztem żeliwnym KTL C250 przeznaczony jest do wykonania ciągu odwodnienia, w którym zmiana poziomu dna odbywa się wewnątrz systemu. Cztery metrowe kanały dobierane są kolejno pod względem wysokości, dzięki czemu woda prowadzona jest w kierunku zaplanowanego odbiornika bez konieczności uzyskiwania całego spadku poprzez nachylenie nawierzchni.

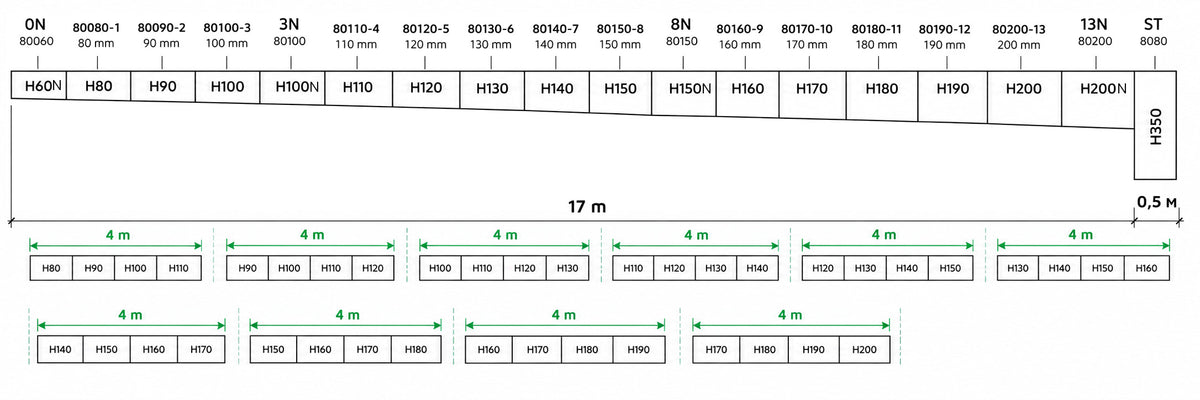

Dla długości 4 m dostępnych jest 10 wariantów wysokości początku i końca linii: 80–110 mm, 90–120 mm, 100–130 mm, 110–140 mm, 120–150 mm, 130–160 mm, 140–170 mm, 150–180 mm, 160–190 mm oraz 170–200 mm. Pozwala to rozpocząć ciąg na różnej głębokości i dobrać konfigurację odpowiednią do konstrukcji nawierzchni oraz poziomu planowanego odpływu.

Czterometrowy zestaw nie musi stanowić zamkniętej długości instalacji. System Base DN100 umożliwia jego dalszą rozbudowę i wykonywanie linii hybrydowych, w których odcinki ze spadkiem wewnętrznym współpracują z kanałami o stałej wysokości. Pozwala to przykładowo wykorzystać czterometrowy odcinek do obniżenia poziomu dna, a następnie kontynuować odwodnienie na uzyskanej wysokości. Takie rozwiązanie daje większą swobodę przy projektowaniu długich ciągów i dopasowywaniu ich do warunków konkretnej inwestycji.

Korpusy wykonane są z polipropylenu PP, odpornego na wilgoć i korozję. W tej wersji system został wyposażony w ruszty żeliwne zabezpieczone powłoką KTL. Klasa obciążenia C250 pozwala zastosować odwodnienie na odpowiednio wykonanych nawierzchniach, gdzie wymagana jest większa odporność na obciążenia niż w przypadku konfiguracji z rusztem plastikowym A15.

Zastosowanie

• parkingi,
• podjazdy i wjazdy,
• place utwardzone,
• ciągi komunikacyjne,
• strefy przy budynkach mieszkalnych i wielorodzinnych,
• obiekty handlowe i usługowe,
• tereny komercyjne,
• przestrzenie miejskie,
• nawierzchnie wymagające odprowadzenia wody na dłuższym odcinku,
• instalacje, w których spadek ma być realizowany wewnątrz odwodnienia,
• dłuższe systemy wykorzystujące połączenie kanałów spadkowych i kanałów o stałej wysokości.

Specyfikacja techniczna

• Marka: VODALAND
• Seria: Base
• Przekrój hydrauliczny: DN100
• Długość całej linii: 4 m
• Liczba kanałów: 4 szt.
• Długość pojedynczego kanału: 1000 mm
• Materiał kanałów: polipropylen PP
• Materiał rusztów: żeliwo
• Zabezpieczenie rusztów: powłoka KTL
• Klasa obciążenia: C250
• Szerokość wewnętrzna: 100 mm
• Szerokość zewnętrzna: 156 mm
• Rodzaj systemu: ze spadkiem wewnętrznym
• Możliwość konfiguracji: łączenie odcinków ze spadkiem wewnętrznym z kanałami Base DN100 o stałej wysokości w linie hybrydowe

Dlaczego warto wybrać VODALAND?

Czterometrowa konfiguracja Base DN100 daje możliwość uzyskania różnicy poziomów dna już na stosunkowo krótkim odcinku, przy jednoczesnym zachowaniu swobody dalszej rozbudowy instalacji. 10 konfiguracji wysokości ułatwia dopasowanie ciągu do głębokości montażowej, a możliwość przejścia z kanałów spadkowych na elementy o stałej wysokości pozwala tworzyć indywidualnie zaprojektowane linie hybrydowe. Ruszty żeliwne KTL klasy C250 rozszerzają zastosowanie systemu na bardziej wymagające powierzchnie utwardzone.
