Odwodnienie liniowe betonowe VODALAND Pro DN100 H160–H210 z odpływem dolnym pionowym i rusztem żeliwnym, kl. D400
Kanał betonowy VODALAND Pro DN100 D400 z odpływem pionowym to rozwiązanie przeznaczone do budowy odwodnienia liniowego na nawierzchniach drogowych, parkingowych i przemysłowych. Jego charakterystyczną cechą jest możliwość odbioru wody bezpośrednio pod kanałem, co pozwala na elastyczne rozmieszczenie przyłączy kanalizacyjnych. Korpus z betonu zbrojonego włóknami, stalowe zabezpieczenie krawędzi oraz ruszt żeliwny klasy D400 zapewniają wytrzymałość niezbędną do pracy w warunkach regularnego ruchu pojazdów. Produkt dostępny jest w wysokościach H160 i H210 mm.
Cechy
- Zintegrowany króciec odpływowy umożliwiający bezpośrednie odprowadzanie wody do instalacji podziemnej.
- Korpus z betonu zbrojonego włóknami, zapewniający stabilność i odporność na obciążenia mechaniczne.
- Ruszt z żeliwa sferoidalnego przystosowany do nawierzchni użytkowanych przez pojazdy.
- Wprasowane stalowe zabezpieczenie krawędzi chroniące korpus w miejscach podparcia rusztu.
- Śrubowe mocowanie rusztów ograniczające ich przemieszczanie podczas przejazdu samochodów.
- Możliwość zaprojektowania odbioru wody bezpośrednio w obrębie ciągu odwodnienia.
- Konstrukcja ułatwiająca podłączenie kanału do kanalizacji deszczowej znajdującej się poniżej nawierzchni.
- Wzmocniony korpus odporny na obciążenia wynikające z codziennej eksploatacji.
- Możliwość dostosowania wysokości kanału do głębokości zabudowy.
- Demontowalne ruszty zapewniające dostęp do wnętrza podczas konserwacji.
- Modułowa konstrukcja umożliwiająca łączenie z pozostałymi elementami systemu Pro.
- Rozwiązanie pozwalające ograniczyć długość transportu wody wewnątrz ciągu odwodnienia.
- Konstrukcja przeznaczona do nawierzchni wymagających trwałego połączenia odwodnienia z siecią kanalizacyjną.
Rozszerzony opis
W projektowaniu odwodnienia liniowego istotne jest nie tylko skuteczne przechwytywanie wody z nawierzchni, ale również odpowiednie rozmieszczenie miejsc jej odprowadzania do kanalizacji. VODALAND Pro DN100 D400 z odpływem dolnym pionowym został przygotowany właśnie do takich zastosowań. Dzięki odpływowi umieszczonemu w dolnej części korpusu woda może być kierowana do instalacji znajdującej się bezpośrednio pod kanałem. Umożliwia to dostosowanie układu odwodnienia do przebiegu istniejących przewodów kanalizacyjnych oraz lokalizacji studzienek odbiorczych.
Podstawę konstrukcji stanowi beton prasowany zbrojony włóknami polimerowymi, zapewniający wysoką wytrzymałość i stabilność elementu po zabudowaniu. Wzmocnienie włóknami poprawia właściwości mechaniczne korpusu, a wprasowana rama ze stali ocynkowanej zabezpiecza górne krawędzie przed uszkodzeniami. Takie rozwiązanie jest szczególnie istotne na nawierzchniach, gdzie obciążenia przenoszone przez ruszt oddziałują na kanał wielokrotnie w ciągu dnia.
Zastosowany ruszt z żeliwa sferoidalnego w klasie D400 pozwala wykorzystywać kanał na drogach wewnętrznych, parkingach oraz innych powierzchniach przeznaczonych do ruchu pojazdów. Ruszty mocowane są śrubowo, co zapewnia ich stabilne położenie i ogranicza ryzyko przesunięcia podczas użytkowania. Jednocześnie zachowana zostaje możliwość ich demontażu w celu usunięcia zanieczyszczeń i przeprowadzenia okresowej kontroli instalacji.

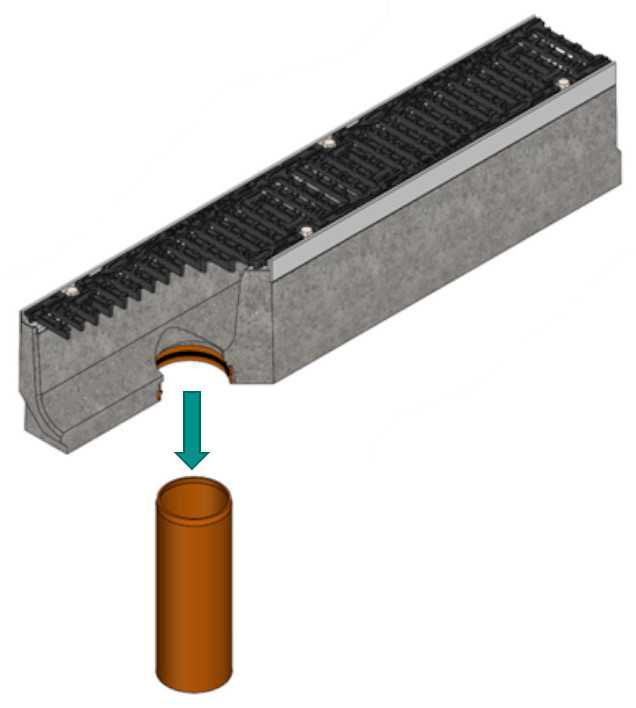

W dolnej części kanału znajduje się odpływ pionowy Ø110 mm, który umożliwia wykonanie połączenia z kanalizacją deszczową. Jest to rozwiązanie szczególnie przydatne w instalacjach, w których punkty odbioru wody muszą znajdować się w określonych miejscach. Zastosowanie kanału z odpływem pionowym pozwala również łączyć standardowe odcinki odwodnienia z elementami odprowadzającymi wodę bezpośrednio do sieci podziemnej.
Kanały dostępne są w dwóch wysokościach: H160 i H210 mm. Umożliwia to dobór odpowiedniego wariantu do dostępnej przestrzeni montażowej oraz wymagań konkretnej inwestycji. VODALAND Pro DN100 D400 sprawdza się jako element odwodnienia nawierzchni komunikacyjnych, na których wymagana jest zarówno odporność na obciążenia, jak i możliwość bezpośredniego odprowadzania wody do kanalizacji.
Zastosowanie
- Parkingi przy obiektach handlowych i usługowych.
- Drogi dojazdowe do budynków przemysłowych.
- Place manewrowe przy magazynach i centrach dystrybucyjnych.
- Nawierzchnie komunikacyjne na terenach zakładów produkcyjnych.
- Strefy załadunku i rozładunku towarów.
- Drogi wewnętrzne na terenach prywatnych i przemysłowych.
- Place postojowe dla samochodów osobowych i dostawczych.
- Stacje paliw i obiekty obsługi pojazdów.
- Utwardzone nawierzchnie przy halach magazynowych.
- Tereny logistyczne wymagające punktowego odbioru wody z ciągów odwodnienia.
- Instalacje kanalizacji deszczowej z przyłączami umieszczonymi pod kanałami.
- Modernizowane nawierzchnie z istniejącą infrastrukturą kanalizacyjną.
Specyfikacja techniczna
-
Marka: VODALAND
-
Seria: Pro
-
Typ: kanał betonowy odwodnienia liniowego z odpływem dolnym pionowym
-
Materiał korpusu: beton prasowany zbrojony włóknami polimerowymi
-
Klasa betonu: minimum C35/45
-
Materiał rusztu: żeliwo sferoidalne
-
Wzmocnienie krawędzi: wprasowana rama ze stali ocynkowanej
-
Klasa obciążenia: D400 (400 kN)
-
Szerokość wewnętrzna: 100 mm (DN100)
-
Szerokość zewnętrzna: 160 mm
-
Długość kanału: 1000 mm
-
Dostępne wysokości: H160, H210 mm
-
Rodzaj odpływu: dolny pionowy
-
Średnica odpływu: Ø110 mm
-
Mocowanie rusztów: śrubowe
-
Powierzchnia wlotowa rusztów: 600 cm²/m
-
Norma odniesienia: PN-EN 1433
Dlaczego warto wybrać VODALAND?
VODALAND Pro DN100 D400 z odpływem pionowym umożliwia tworzenie systemów odwodnienia dopasowanych do rozmieszczenia podziemnych przyłączy kanalizacyjnych. Połączenie wytrzymałego korpusu betonowego, stalowych wzmocnień i żeliwnego rusztu zapewnia trwałość konstrukcji, natomiast zintegrowany odpływ ułatwia skuteczne odprowadzanie wody z nawierzchni użytkowanych przez pojazdy.
