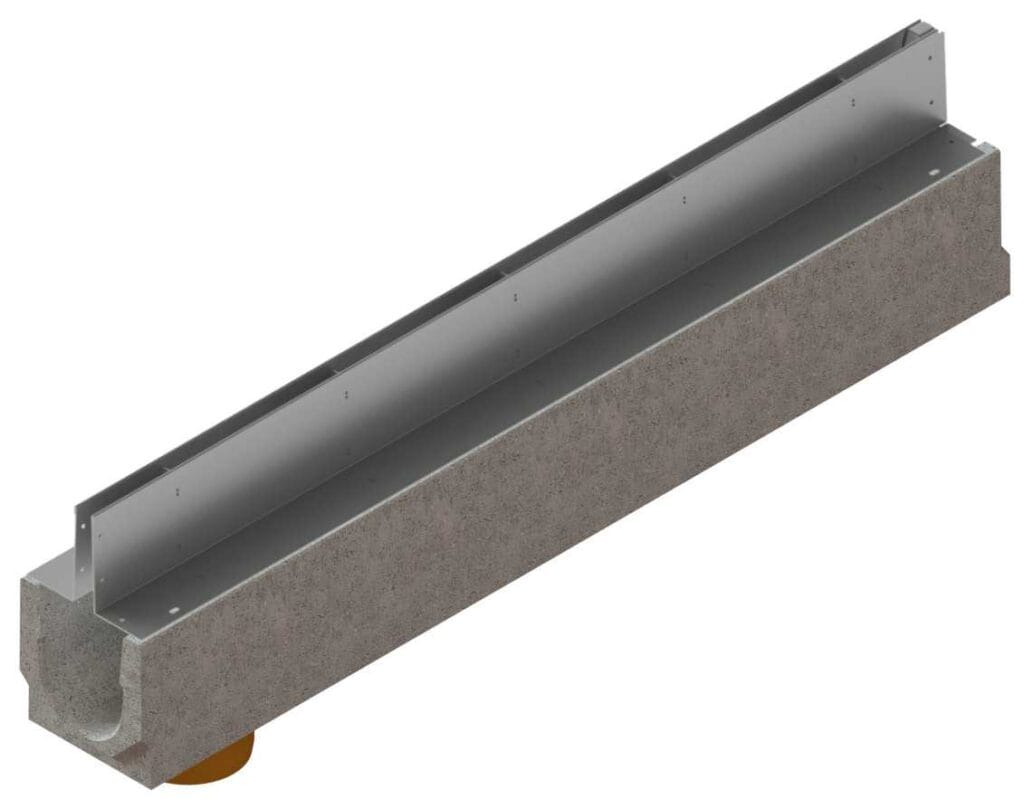

Odwodnienie liniowe betonowe VODALAND Base DN100 H125 z nakładką szczelinową ze stali ocynkowanej, kl. C250
Odwodnienie liniowe betonowe VODALAND Base DN100 H125 z nakładką szczelinową to rozwiązanie do skutecznego zbierania i odprowadzania wód opadowych przy zachowaniu dyskretnego wyglądu nawierzchni. Korytko wykonane z fibrobetonu współpracuje z nakładką szczelinową ze stali ocynkowanej, która zastępuje tradycyjny ruszt. Produkt występuje w wersji bez spadku wewnętrznego, o wysokości 125 mm, w dwóch opcjach: jako korytko podstawowe lub korytko z odpływem pionowym Ø110 mm. Klasa C250 pozwala na stosowanie systemu w nawierzchniach narażonych na obciążenie do 25 ton.
Cechy
- betonowe odwodnienie liniowe serii VODALAND Base,
- przekrój hydrauliczny DN100,
- wysokość korytka H125 mm,
- konstrukcja bez spadku wewnętrznego,
- korytko wykonane z fibrobetonu prasowanego, zbrojonego włóknem polimerowym,
- nakładka szczelinowa wykonana ze stali ocynkowanej,
- wysokość nakładki szczelinowej 100 mm,
- klasa obciążenia C250 – do 25 ton,
- dyskretny odbiór wody przez szczelinę zamiast tradycyjnego rusztu,
- szerokość wewnętrzna kanału 100 mm,
- szerokość zewnętrzna 140 mm,
- długość użytkowa 1000 mm,
- przepustowość od około 5 l/s,
- dwie opcje wykonania: korytko podstawowe oraz korytko z odpływem pionowym Ø110 mm,
- odporność betonu na mróz, wilgoć i zmienne warunki atmosferyczne.
Rozszerzony opis
VODALAND Base DN100 H125 z nakładką szczelinową jest przeznaczony do powierzchni, na których odwodnienie powinno skutecznie przejmować wodę, a jednocześnie możliwie dyskretnie komponować się z nawierzchnią. Zamiast klasycznego rusztu zastosowano nakładkę szczelinową ze stali ocynkowanej, dzięki której na powierzchni widoczna jest przede wszystkim wąska linia odbierająca wodę.
Korytko ma przekrój hydrauliczny DN100, wysokość 125 mm i nie posiada spadku wewnętrznego – wysokość wewnętrzna pozostaje taka sama na obu końcach elementu. Długość użytkowa pojedynczego kanału wynosi 1000 mm, szerokość wewnętrzna 100 mm, a szerokość zewnętrzna 140 mm. Konstrukcja wykonana jest z prasowanego fibrobetonu zbrojonego włóknem polimerowym.
Produkt dostępny jest w dwóch opcjach. Korytko podstawowe przeznaczone jest do budowania standardowego ciągu odwodnienia. Korytko z odpływem pionowym Ø110 mm umożliwia natomiast bezpośrednie skierowanie zebranej wody do instalacji kanalizacyjnej znajdującej się pod kanałem.
Klasa obciążenia C250 umożliwia zastosowanie systemu w nawierzchniach wymagających większej wytrzymałości mechanicznej. Nakładka szczelinowa zapewnia przy tym estetyczne wykończenie i pozwala ograniczyć widoczność systemu odwodnienia w gotowej nawierzchni.
Zastosowanie
- podjazdy,
- parkingi,
- place i dziedzińce,
- ciągi pieszo-jezdne,
- strefy garażowe,
- obiekty usługowe i komercyjne,
- tereny wokół budynków,
- nawierzchnie utwardzone,
- strefy wymagające dyskretnego odwodnienia szczelinowego,
- miejsca wymagające bezpośredniego podłączenia odwodnienia do kanalizacji – w wariancie z odpływem pionowym.
Specyfikacja techniczna
- Marka: VODALAND
- Seria: Base
- Typ: odwodnienie liniowe betonowe z nakładką szczelinową
- Materiał korytka: fibrobeton prasowany, zbrojony włóknem polimerowym
- Materiał nakładki: stal ocynkowana
- Przekrój hydrauliczny: DN100
- Wysokość korytka: 125 mm
- Wysokość nakładki szczelinowej: 100 mm
- Długość użytkowa korytka: 1000 mm
- Długość całkowita: 1010 mm
- Szerokość wewnętrzna: 100 mm
- Szerokość zewnętrzna: 140 mm
- Klasa obciążenia: C250 – do 25 ton
- Klasa betonu: min. C35/45
- Przepustowość: od około 5 l/s
- Odpływ pionowy: Ø110 mm – w odpowiednim wariancie
- Dostępne opcje: korytko podstawowe / korytko z odpływem pionowym Ø110 mm
- Zawartość: 1 × korytko betonowe + 1 × nakładka szczelinowa ze stali ocynkowanej.
Dlaczego warto wybrać VODALAND?
Base DN100 H125 z nakładką szczelinową pozwala połączyć wytrzymałość betonowego kanału klasy C250 z bardziej dyskretnym sposobem odbierania wody niż w przypadku tradycyjnego rusztu. Stała wysokość H125 ułatwia zaplanowanie ciągu bez spadku wewnętrznego, a możliwość wyboru korytka podstawowego lub wariantu z pionowym odpływem Ø110 mm pozwala dopasować sposób odprowadzenia wody do konkretnej instalacji.
