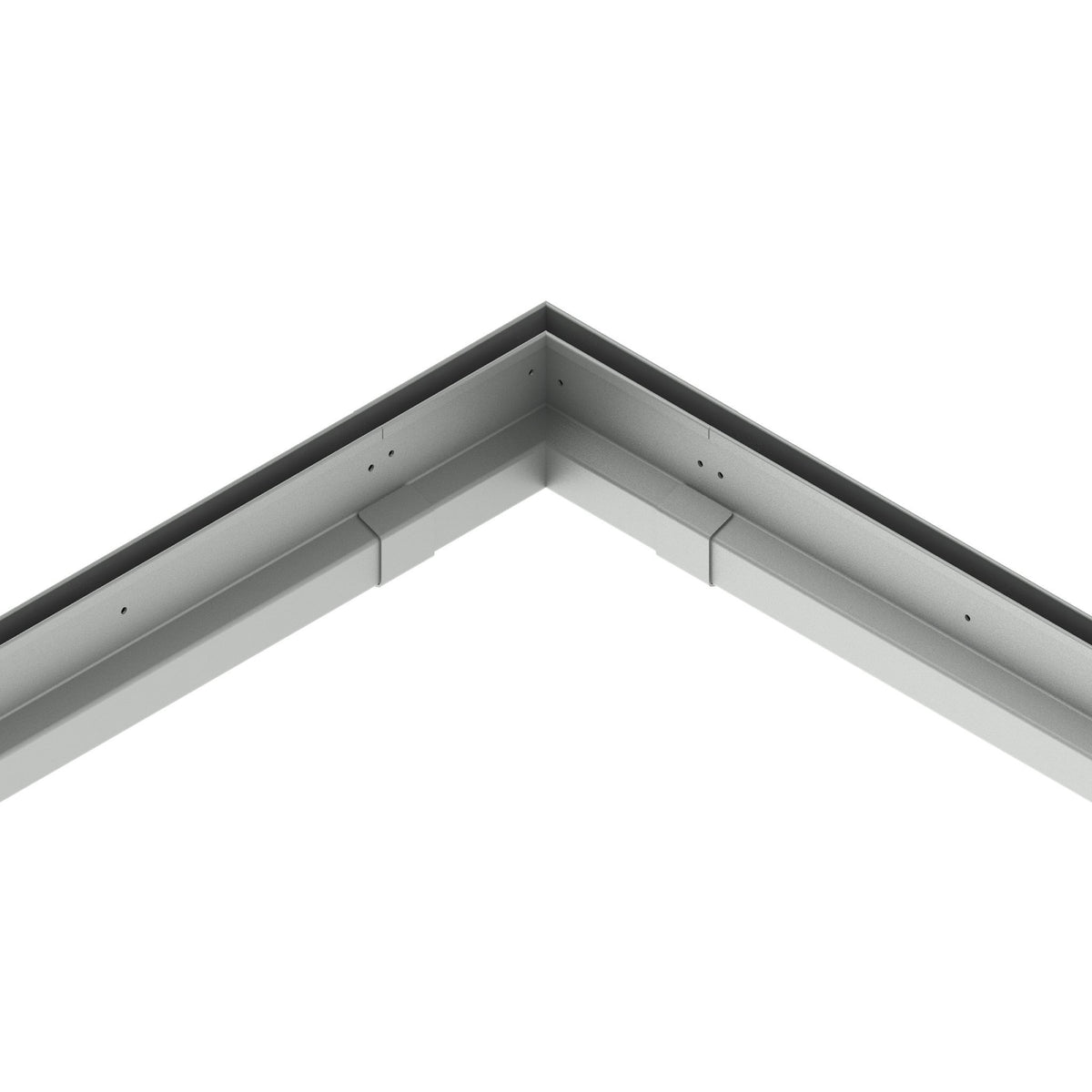

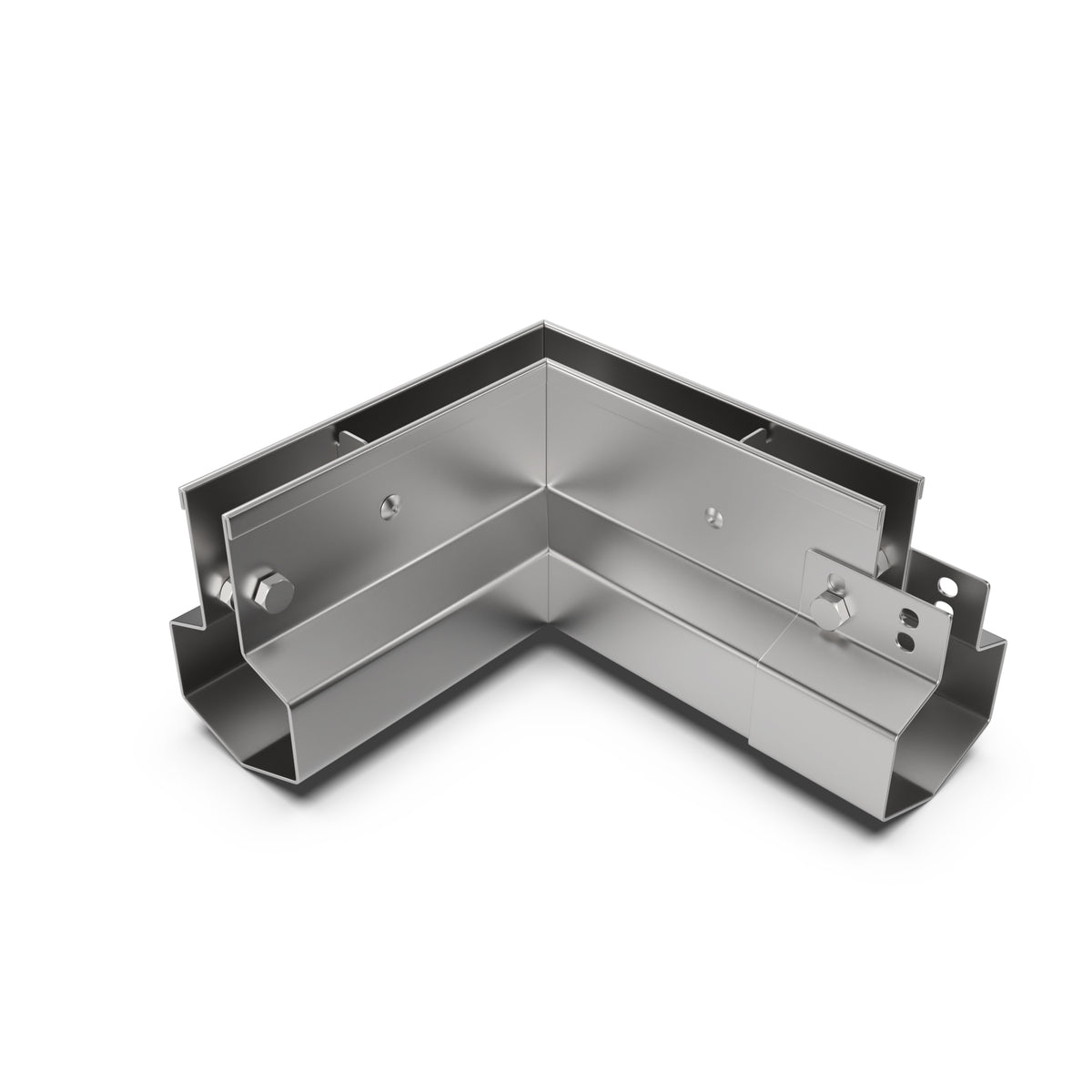

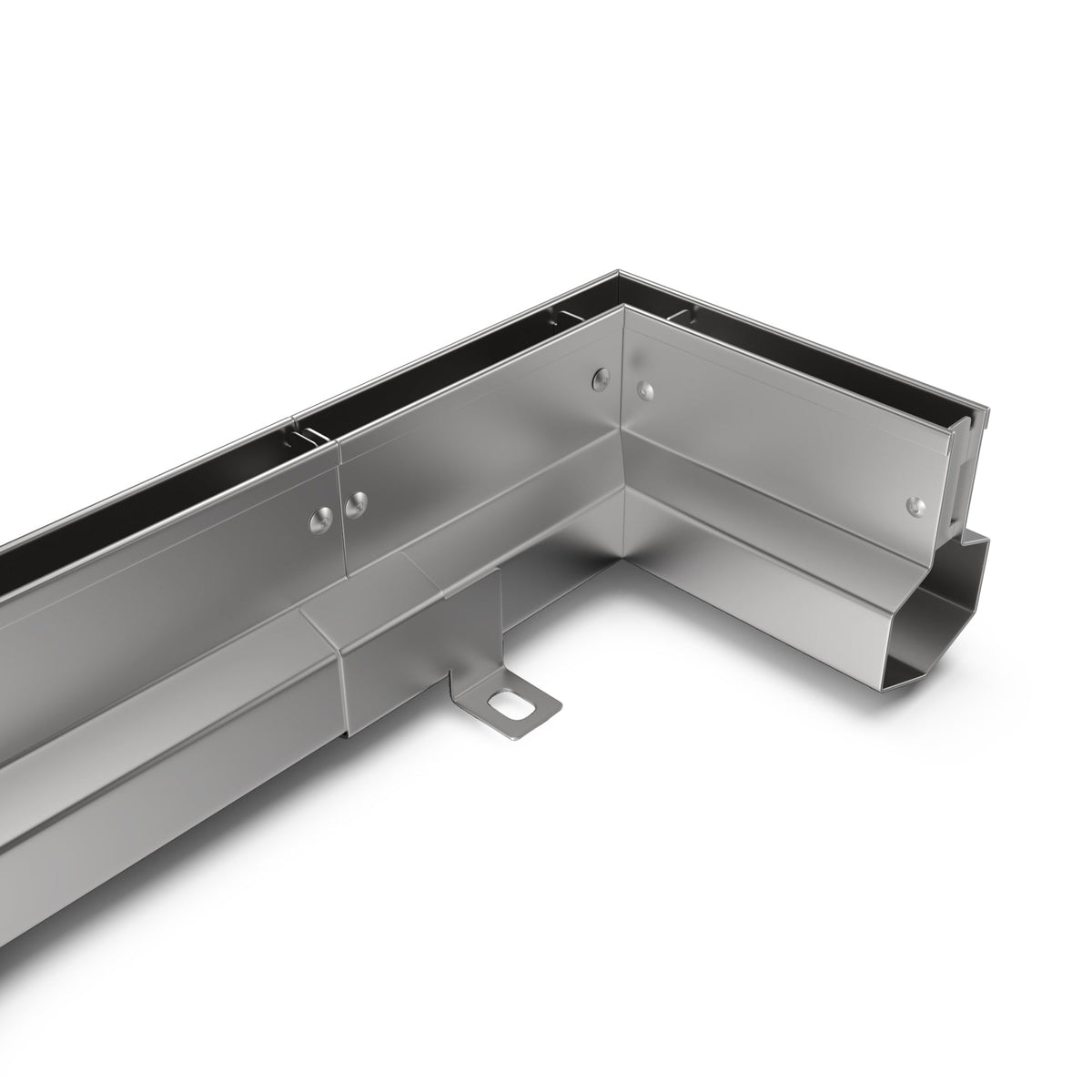

Odwodnienie liniowe szczelinowe narożne VODALAND Mini Slot H100 typ L ze stali nierdzewnej, kl. A15
Narożny kanał szczelinowy Mini Slot H100 typ L pozwala płynnie zmienić kierunek linii odwodnienia o 90°, bez przerywania ciągłości systemu. Wykonany ze stali nierdzewnej AISI 304 element o wymiarach 171 × 171 × 100 mm umożliwia estetyczne poprowadzenie odwodnienia wokół narożników i wzdłuż prostopadłych krawędzi. Wąska szczelina 17 mm zapewnia dyskretne wkomponowanie systemu w nawierzchnię.
Cechy
-
narożny element odwodnienia szczelinowego typ L,
-
zmiana kierunku linii o 90°,
-
wymiary elementu 171 × 171 × 100 mm,
-
wysokość systemowa H100,
-
szczelina wlotowa o szerokości 17 mm,
-
wykonanie ze stali nierdzewnej AISI 304,
-
klasa obciążenia A15,
- konstrukcja szczelinowa bez tradycyjnego rusztu,
- odporność na wilgoć i korozję,
- zachowanie ciągłości szczeliny w miejscu zmiany kierunku,
- estetyczne połączenie dwóch prostopadłych odcinków odwodnienia,
-
kompatybilność z kanałami systemu Mini Slot H100,
- możliwość tworzenia bardziej rozbudowanych układów odwodnienia.
Rozszerzony opis
Narożnik nie musi oznaczać zakończenia linii odwodnienia. Element Mini Slot H100 typ L umożliwia wykonanie skrętu pod kątem 90° i dalsze prowadzenie systemu wzdłuż kolejnej krawędzi. Pozwala to projektować odwodnienie dopasowane do kształtu tarasu, dziedzińca, ciągu komunikacyjnego czy powierzchni wokół budynku.

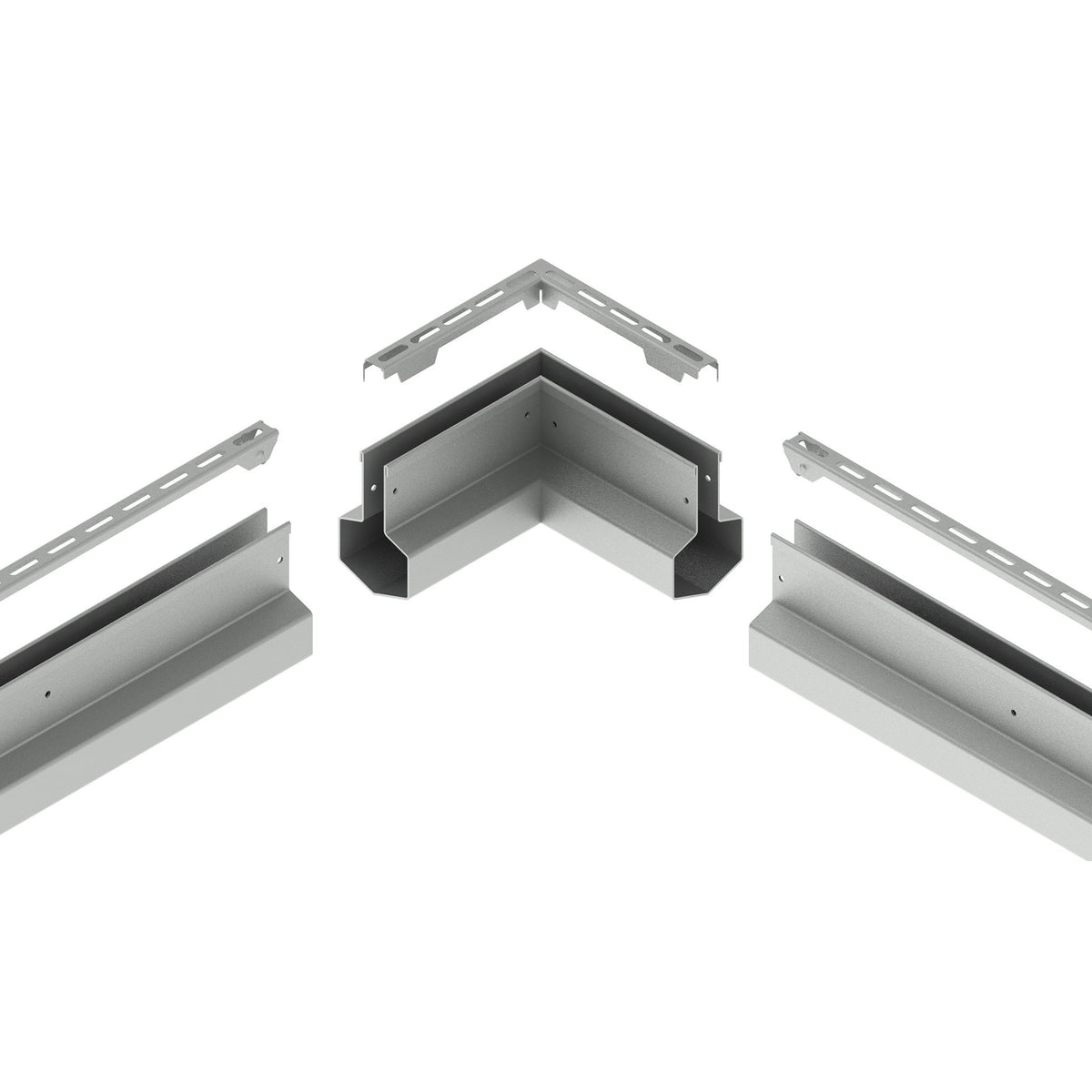

Konstrukcja o wymiarach 171 × 171 mm i wysokości 100 mm została dopasowana do systemu Mini Slot H100. Dzięki temu element narożny można połączyć z prostymi odcinkami kanałów, zachowując spójny przebieg całej instalacji.

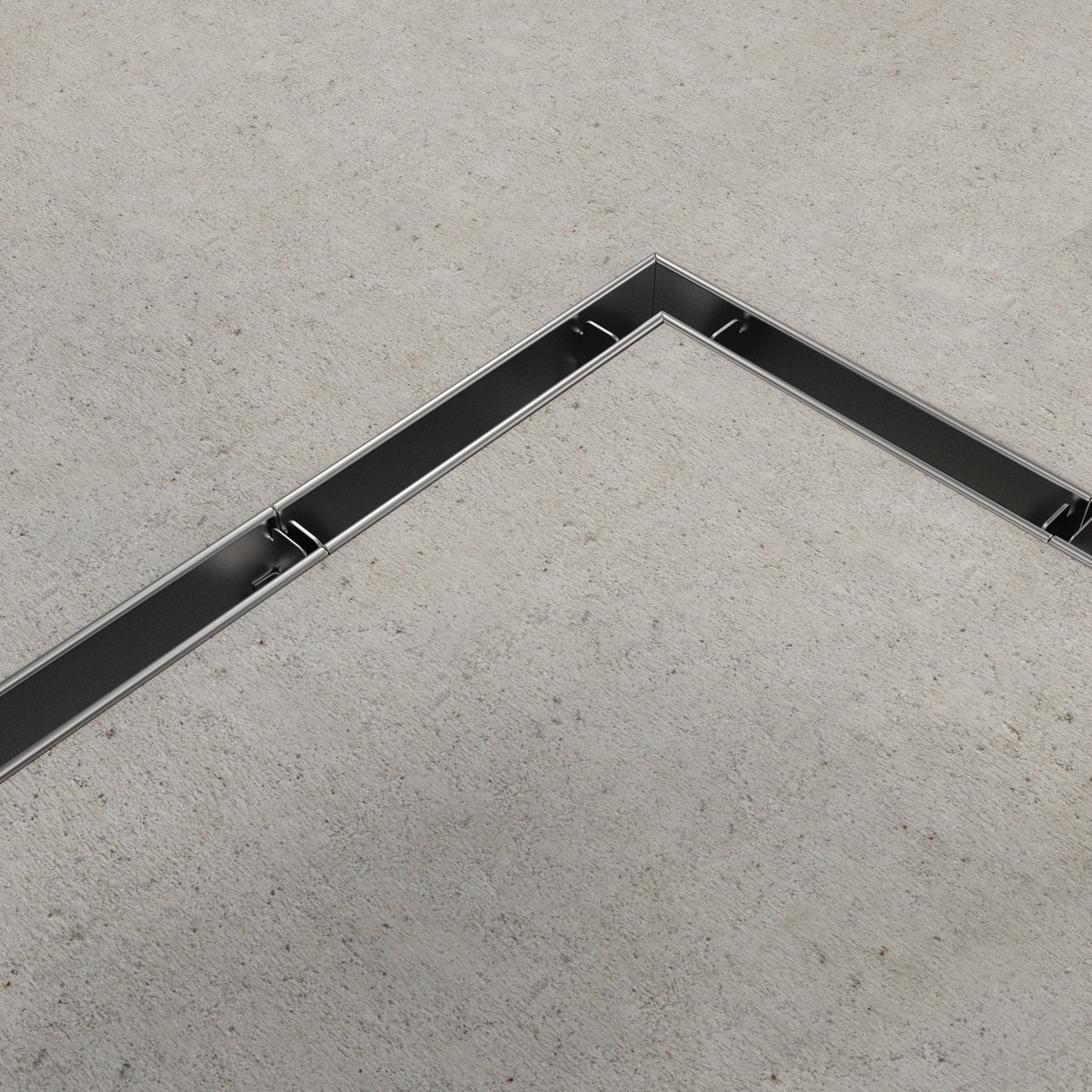

Po zabudowie w nawierzchni widoczna pozostaje przede wszystkim szczelina o szerokości 17 mm. Brak szerokiego, tradycyjnego rusztu pozwala uzyskać dyskretny efekt wizualny i ograniczyć ingerencję odwodnienia w wygląd otaczającej powierzchni.
Element wykonany jest ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność na korozję i stały kontakt z wilgocią. Klasa obciążenia A15 pozwala stosować system w powierzchniach przeznaczonych przede wszystkim dla ruchu pieszego.
Zastosowanie
-
wykonywanie narożników 90° w systemie Mini Slot H100,
- prowadzenie odwodnienia wzdłuż dwóch prostopadłych krawędzi,
- tarasy,
- patio,
- dziedzińce,
- strefy wejściowe,
- ciągi piesze,
- otoczenie budynków,
- nawierzchnie z kostki brukowej,
- nawierzchnie z płyt,
- miejsca wymagające zmiany kierunku odwodnienia,
- projekty wymagające dyskretnego odwodnienia szczelinowego,
- bardziej rozbudowane układy systemu Mini Slot.
Specyfikacja techniczna
- Marka: VODALAND
- Seria: Mini Slot H100
- Typ elementu: kanał szczelinowy narożny
- Wariant: typ L
- Kąt zmiany kierunku: 90°
- Materiał: stal nierdzewna AISI 304
- Wymiary: 171 × 171 × 100 mm
- Długość ramion: 171 × 171 mm
- Wysokość: 100 mm
- Szerokość szczeliny: 17 mm
- Wysokość szczeliny: ok. 49 mm
- Klasa obciążenia: A15
- Masa: ok. 1 kg
- Rodzaj odwodnienia: szczelinowe
- Konstrukcja: narożna, bez tradycyjnego rusztu
- Przeznaczenie: zmiana kierunku linii odwodnienia o 90°
- Kompatybilność: kanały i elementy systemu VODALAND Mini Slot H100
Dlaczego warto wybrać VODALAND?
Mini Slot H100 typ L pozwala zachować ciągłość odwodnienia również w miejscach, w których instalacja musi zmienić kierunek. Narożna konstrukcja 90° ułatwia dopasowanie przebiegu systemu do geometrii nawierzchni, a wykonanie ze stali nierdzewnej AISI 304 zapewnia trwałość i odporność na korozję. Szczelina o szerokości zaledwie 17 mm sprawia, że również w narożniku odwodnienie pozostaje dyskretnym elementem wykończenia.
