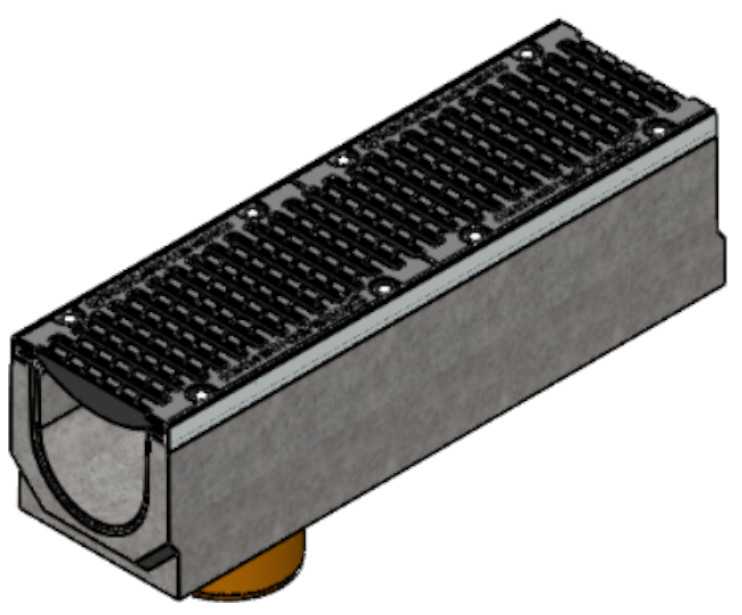

Odwodnienie liniowe betonowe VODALAND Mega DN200 z rusztem żeliwnym, kl. F900
Wytrzymałe odwodnienie liniowe przeznaczone do skutecznego zbierania i odprowadzania wody opadowej z nawierzchni narażonych na ekstremalne obciążenia komunikacyjne. VODALAND Mega DN200 H335 z rusztem żeliwnym klasy F900 łączy masywną konstrukcję betonową z wysoką odpornością mechaniczną, zapewniając trwałość i stabilność systemu w wymagających warunkach eksploatacyjnych. Dostępny w wersji bez odpływu oraz z odpływem dolnym pionowym, umożliwia dopasowanie instalacji do sposobu odprowadzania wody. Rozwiązanie sprawdza się w portach, terminalach przeładunkowych, centrach logistycznych i na terenach przemysłowych.
Cechy
- Wytrzymały korpus wykonany z betonu.
- Masywna konstrukcja przeznaczona do nawierzchni narażonych na ekstremalne obciążenia.
- Ruszty żeliwne odporne na intensywny ruch pojazdów ciężkich.
- Wzmocnione krawędzie zwiększające trwałość konstrukcji.
- Stabilne osadzenie rusztów w korpusie kanału.
- Mocowanie rusztów ograniczające ryzyko ich przemieszczania się podczas eksploatacji.
- Wysoka odporność na obciążenia statyczne i dynamiczne.
- Duży przekrój hydrauliczny umożliwiający sprawne odprowadzanie wody opadowej.
- Konstrukcja przystosowana do zabudowy w nawierzchniach intensywnie użytkowanych.
- Żeliwne ruszty szczelinowe umożliwiające skuteczne przejmowanie wody z nawierzchni.
- Możliwość łączenia kolejnych elementów w długie ciągi odwodnienia liniowego.
- Dostępność wersji bez odpływu oraz z odpływem dolnym pionowym.
- Możliwość bezpośredniego podłączenia do kanalizacji deszczowej w wersji z odpływem.
- Możliwość współpracy z odpowiednimi studzienkami systemowymi serii Mega.
- Demontowane ruszty ułatwiające kontrolę i czyszczenie kanału.
- Konstrukcja umożliwiająca okresową konserwację systemu.
- Rozwiązanie przeznaczone do wymagających inwestycji drogowych, transportowych i przemysłowych.
Rozszerzony opis
Skuteczne odprowadzanie wody opadowej z nawierzchni narażonych na wyjątkowo duże obciążenia wymaga zastosowania trwałych i odpowiednio dobranych systemów odwodnienia. Betonowy kanał VODALAND Mega DN200 H335 z rusztem żeliwnym F900 został zaprojektowany z myślą o wymagających zastosowaniach drogowych, transportowych i przemysłowych, w których kluczowe znaczenie mają wytrzymałość konstrukcji oraz niezawodne przejmowanie wody z nawierzchni.
Masywny korpus betonowy zapewnia stabilność i odporność na obciążenia mechaniczne. Ruszty żeliwne klasy F900, odpowiadającej obciążeniu badawczemu 900 kN, umożliwiają zastosowanie kanału w odpowiednio zaprojektowanych nawierzchniach poddawanych bardzo dużym naciskom. Wzmocnione krawędzie oraz stabilne osadzenie rusztów zwiększają trwałość całego systemu i ograniczają ryzyko uszkodzeń podczas intensywnej eksploatacji.

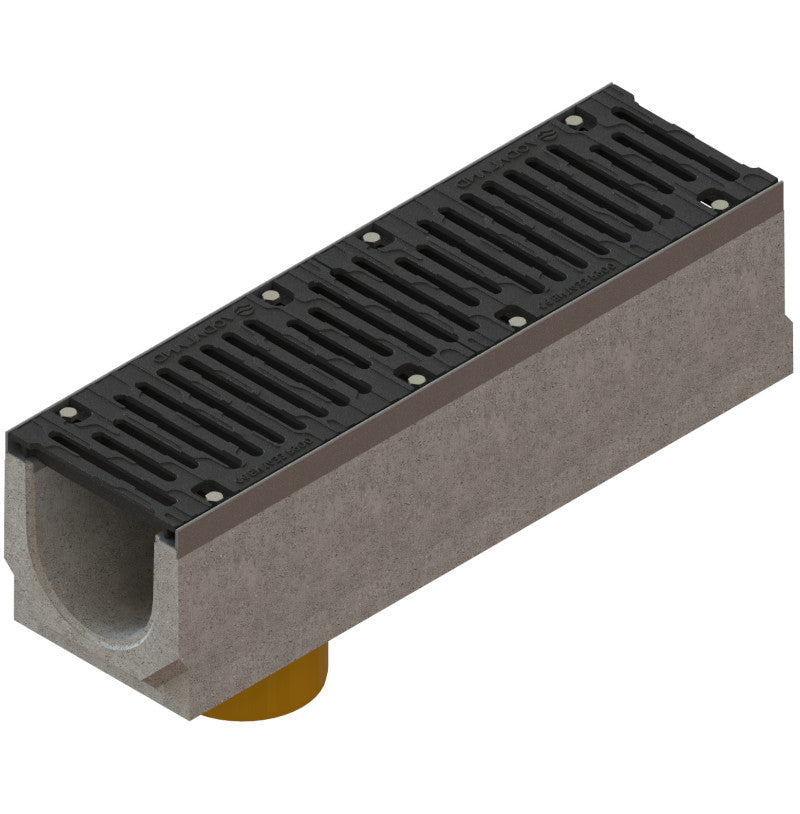

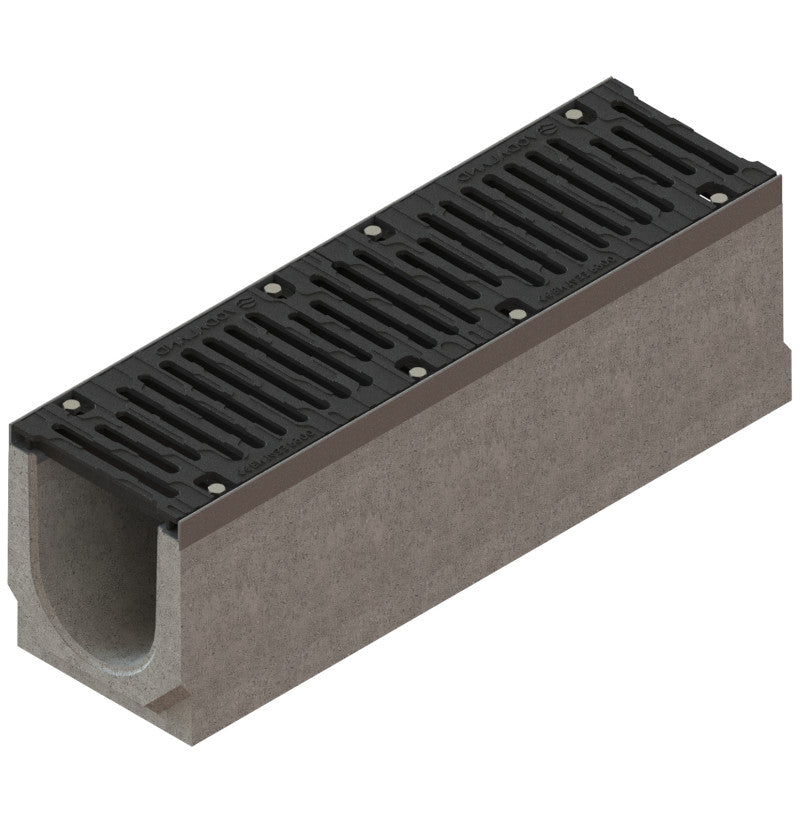

Kanał dostępny jest w dwóch wariantach konstrukcyjnych: bez odpływu oraz z odpływem dolnym pionowym Ø200 mm. Wersja bez odpływu przeznaczona jest do budowy ciągów odwodnienia liniowego, natomiast wariant z odpływem umożliwia odprowadzenie zgromadzonej wody bezpośrednio do instalacji kanalizacji deszczowej. Dzięki temu system można dostosować do układu inwestycji oraz rozmieszczenia punktów odbioru wody.
Szerokość wewnętrzna DN200 oraz wysokość H335 zapewniają przestrzeń do odprowadzania wody opadowej i roztopowej. Żeliwne ruszty szczelinowe umożliwiają przejmowanie wody z nawierzchni, a możliwość ich demontażu ułatwia okresowe czyszczenie i kontrolę drożności kanału. Poszczególne elementy można łączyć w dłuższe ciągi odwodnienia, wykorzystywane w portach, terminalach kontenerowych, centrach logistycznych, na placach manewrowych oraz terenach przemysłowych.
Zastosowanie
- Porty morskie i rzeczne.
- Terminale kontenerowe i przeładunkowe.
- Centra logistyczne i dystrybucyjne.
- Place manewrowe dla pojazdów ciężarowych.
- Strefy załadunku i rozładunku towarów.
- Parkingi dla ciężkiego transportu.
- Tereny zakładów przemysłowych i produkcyjnych.
- Place magazynowe i składowe.
- Drogi wewnętrzne o dużym natężeniu ruchu.
- Infrastruktura transportowa i komunikacyjna.
Specyfikacja techniczna
-
Marka: VODALAND
-
Seria: Mega
-
Typ produktu: betonowy kanał odwodnienia liniowego z rusztem żeliwnym
-
Materiał korpusu: beton
-
Materiał rusztu: żeliwo
-
Długość nominalna: 1000 mm
-
Długość całkowita: 1013 mm
-
Szerokość zewnętrzna korpusu: 290 mm
-
Szerokość górna korpusu: 285 mm
-
Szerokość wewnętrzna: 200 mm (DN200)
-
Wysokość nominalna: H335
-
Klasa obciążenia: F900 (900 kN)
-
Rodzaj rusztu: żeliwny, szczelinowy
-
Liczba rusztów: 2 szt.
-
Wysokość dolnej części korpusu według przekroju: 60 mm
-
Dostępne wersje: bez odpływu oraz z odpływem dolnym pionowym
-
Średnica odpływu pionowego: Ø200 mm (wersja z odpływem)
-
Wysokość występu pod odpływ pionowy: 120 mm
-
Przekrój nominalny: DN200
Dlaczego warto wybrać VODALAND?
Betonowy kanał VODALAND Mega DN200 H335 F900 łączy masywną konstrukcję z wysoką odpornością na obciążenia komunikacyjne. Solidne ruszty żeliwne, wzmocnione krawędzie oraz dostępność wersji bez odpływu i z odpływem pionowym umożliwiają tworzenie trwałych systemów odwodnienia dostosowanych do wymagających inwestycji transportowych, portowych i przemysłowych.
